Compact P2 AIR 9 – monitoiminen ilmavesilämpöpumppu parhaalla A+++ energialuokalla

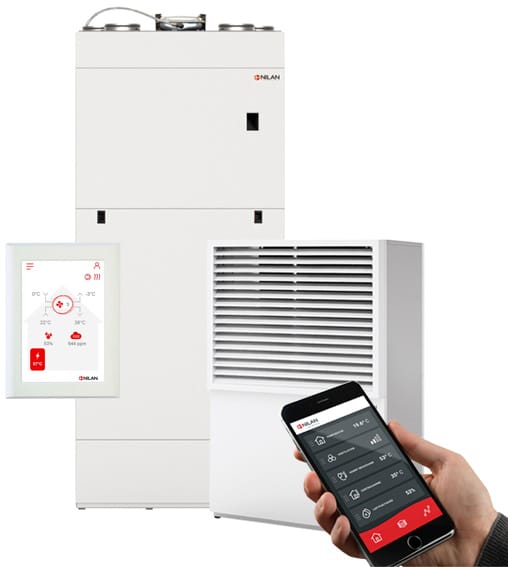

Nilan Compact P2 Air laite ulkoyksikön kanssa, varustettuna modernilla ohjauspaneelilla

Compact P2 AIR 9 lämmittää asuntoa ja käyttövettä poistoilma- ja ilmavesilämpöpumpulla. Soveltuu kohteisiin, joissa ei voida hyödyntää maalämpöpumppua. Osaa myös viilentää tuloilmaa.

Huippukohdat:

  • Asunnon energiatehokas ja kokonaisvaltainen lämmitys – huomattavan edullisesti
  • Hyödyntää mahdollisimman paljon ilmaista energiaa
  • Tuloilman lämmitys tai viilennys 2x lämmöntalteenotolla
  • 180 litran ruostumaton lämminvesivaraaja
  • Sisäänrakennettu ilma-vesilämpöpumppu sekä asunnon ulkopuolelle sijoitettava lämmönvaihtoyksikkö

Soveltuu erityisesti:

  • Kohteisiin, joissa ei voida hyödyntää maalämpöpumppua
  • Tilan suosituskoko 80 – 190 m²

Compact P2 AIR 9 | LVI-numero: 7939037

Ilmavesilämpöpumppu, poistoilmalämpöpumppu, vastavirtalämmönvaihdin, RST-lämminvesivaraaja, ilmanvaihto, tuloilman viilennys, tuloilman lämmitys, Sol-aurinkokierukka, Polar-jäätymisenesto, Gateway-etäohjaus.

Energialuokka A veden lämmityksessä
Energialuokka: A+++
asunnon lämmitys

Asunnon lämmityksen energiatehokkuus 206 %.

Compact P2 AIR 9. Ecodesign-direktiivin mukaisesti, keskimääräinen ilmasto, 35 Celsius-asteen lämmityskierto.

Oranssi ympyrä, jossa lukee 2 x lämmöntalteenotto
Kaksinkertainen LTO
Maksimaalinen hyöty

Tehokas poistoilmalämpöpumppu sekä vastavirtalämmönvaihdin tuottavat lämmintä käyttövettä poistoilman energialla ja tukevat asunnon lämmitystä ilmanvaihdon kautta.

Vihreä ikoni puhelimesta, josta lähtee signaaleja
Etäohjaus vakiona
Nilan Gateway

Compact P2 toimitetaan varustettuna Nilan Gateway -etäohjauksella.

Sininen ympyrä tekstillä Jäätymisen esto
Pohjoisen olosuhteisiin
Polar-jäätymisenesto

Nilanin ainutlaatuinen POLAR-jäätymisenesto mahdollistaa lämmöntalteenoton keskeytyksettömän toiminnan vuoden ympäri.

Tuotekuvaus

Compact P2 AIR 9 sisältää sisäänrakennetun ilma-vesilämpöpumpun, 50 litran bufferivaraajan sekä ulkoisen lämmönvaihtoyksikön. AIR 9 kytketään suoraan asunnon vesikiertoiseen lämmönjakojärjestelmään (esim. lattialämmitys).

Compact P2 poistaa kostean ja tunkkaisen ilman asunnosta, ja tuo tilalle raikasta ja puhdasta ilmaa. Poistoilmasta sekä lämpöpumpulla että vastavirtalämmönvaihtimella talteenotettu lämpöenergia käytetään tuloilman sekä käyttöveden lämmitykseen. Viilennysominaisuus tuottaa kesällä noin 10 astetta ulkoilmaa viileämpää tuloilmaa.

Tilan suosituskoko on suuntaa-antava, sopivuus varmistuu suunnitellun ilmamäärän mukaan.

Kosteudenhallinta varmistaa täydellisen sisäilmanlaadun

Sisäänrakennettu kosteusanturi varmistaa sen että ilmankosteus on aina tasapainossa ja säilyttää sisäilman mukavuuden tasaisena ympäri vuoden. Samalla se suojaa kotia homeelta, homehtumiselta ja laholta sekä asukkaita allergisilta reaktioilta.

Etäohjaus vakiona

Compact P2 toimitetaan varustettuna Nilan Gateway -etäohjauksella.

3 vuoden takuu

Tutustu blogissamme rivitalon AIR 9 -asennusvideoon.

Tutustu blogissamme ilmavesilämpöpumppu vanhaan omakotitaloon.

Compact P2 AIR 9
Vakio-ominaisuudetIlmavesilämpöpumppu
Poistoilmalämpöpumppu
Vastavirta-LTO
Ilmanvaihto (EC-puhaltimet)
Tuloilman lämmitys
Tuloilman viilennys
Sisäiset ilmansuodattimet
RST-varaaja 180 l
Polar-jäätymisenesto
Sol-aurinkokierukka
CTS 602 -ohjaus
HMI-ohjauspaneeli
Suodatinvahti
Kosteusanturi
LisäominaisuudetHiilidioksidianturi
Energialuokka¹, AIR 9A+++
SCOP, AIR 95,11 (EN14825)
COP (ilma-ilma)< 8,2 (EN14511)
Tilan suosituskoko80 - 190 m²
Takuu3 vuotta
¹ Lämpötilan ohjausjärjestelmä huomioitu

Compact P2 AIR 9 on varustettu integroidulla 9 kilowatin ilmavesilämpöpumpulla. Järjestelmään kuuluu lisäksi asunnon ulkopuolelle sijoitettava ulkoyksikkö.

Lisävarusteina saatavilla olevien lisävaraajan sekä kolmitieventtiilin myötä AIR 9:ää voi hyödyntää myös lämpimän käyttöveden tuottamiseen.

Compact P2 on varustettu CTS 602 -ohjauksella  ja HMI-kosketusnäyttöpaneelilla, G4-suodattimilla, vastavirta-LTO-kennolla, 180 litran lisävastuksella varustetulla lämminvesivaraajalla,100 % bypass-ohituksella sekä Nilan Gateway -etäohjauksella. Laitteessa on lisäksi Polar-jäätymisenesto, Sol-aurinkokierukka, kosteusanturi sekä suodatinvaihtohälytys.

CTS 602 -ohjausjärjestelmä sisältää RS485-liitännän, jonka kautta voidaan suorittaa tiedonsiirto Modbus (RTU) -protokollaa hyödyntäen. Tämä mahdollistaa esimerkiksi kolmannen osapuolen etäohjauksen* sekä kytkennän markkinoilla oleviin taloautomaatiojärjestelmiin (Ensto, KNX, yms).

*Nilan Gateway -etäohjaus on vakiona Compact P2 -mallissa
Compact P2 AIR 9
EnergialuokkaA+++
OhjausjärjestelmäCTS 602 HMI
Mitat (K x L x S)Sisäyksikkö: 1100 x 550 x 300 mm
(integroituna Compact P2:n kotelossa)
Ulkoyksikkö: 13018 x 938 x 673 mm
PainoSisäyksikkö: 55 kg
Ulkoyksikkö: 165 kg
Sisääntulojännite (sisäyksikkö)400/230 V 3L+ N+PE, 50 Hz
Sulake16 A (sisä- ja ulkoyksikkö)
PMax3,3 kW (ulkoyksikkö)
4,1 kW (sisäyksikkö)
Bufferivaraaja50 L (integroitu)
Lisälämmitys2x3 kW
Takuu3 vuotta
Design pressure (central heating)4 bar
Opening pressure safety valve (central heating)2,5 bar
Expansion vessel (central heating)8 Liter
Booster expansion vessels0,5 bar G
Max. air volume3.400 m3/h
Variable compressor30 - 100 %
Tightness class fanIP54
Supply voltage (outside part)400/230V 3L+ N+PE, 50Hz
PMAX (outside part)3.300 W
Fuse size (outside part)16 A
Rated output, (max/min) A-Pump31/99 W
Rated output, (max/min) A-Pump0,2/0,63 A
Condenser pressure loss (central heating)15 kPa/0,42 l/s
Central heating connection3/4”
RefrigerantR410A
Refrigerant filling3,15 kg
Pressostat low pressure (on/off)2,2/3,4 bar G
Pressostat high pressure (on/off)42/33 bar G
Operating temperatures-22 °C → 50 °C
Central heating, flow temperature25 °C → 45 °C
Connection dimension1”
Heat output PH with variable compressor at 7°C/35°C, according to EN 14511:2012 (max. 5400 RPM)8,4 kW
Heat output PH with variable compressor at 2°C/35°C, according to EN 14511:2012 (max. 5400 RPM)6,7 kW
Heat output PH with variable compressor at -7°C/35°C, according to EN 14511:2012 (max. 5400 RPM)5,7 kW
Heat output PH with variable compressor at -15°C/35°C, according to EN 14511:2012 (max. 5400 RPM)4,5 kW
Heat output PH with variable compressor at 7°C/45°C, according to EN 14511:2012 (max. 5400 RPM)7,8 kW
Heat output PH with variable compressor at -7°C/45°C, according to EN 14511:2012 (max. 5400 RPM)5,4 kW
SCOP testet according to EN 14825:2012*5,11
Pdesign (tout - 10°C)5,21 kW

ILMANVAIHTO

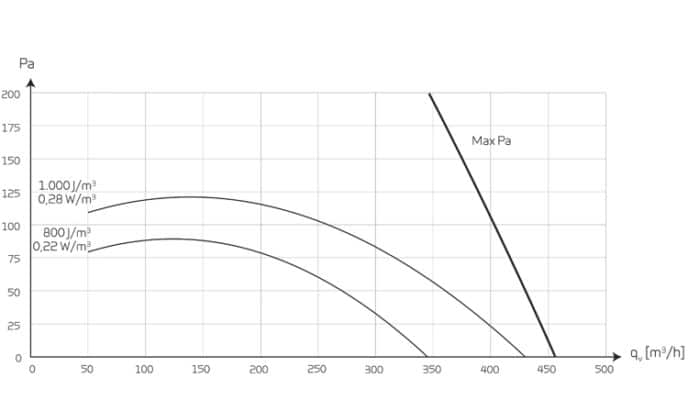

Vakioyksikön maksimituotto paineen (Pa) Pt,ext ja tilavuuden qv funktiona.
SEL-arvot standardin EN 13414-7 mukaisesti (vakioyksikkö, G4-suodattimet, ilman lisälämmitysyksikköä)
SEL-arvot sisältävät yksikön kokonaiskulutuksen, ohjaus mukaan lukien.
Muuntokerroin: J/m3 : 3600 = W/m3/h
SFP = SEL / 1000
Huom! SEL-arvojen mittauksessa ja ilmoittamisessa huomioidaan molemmat puhaltimet.

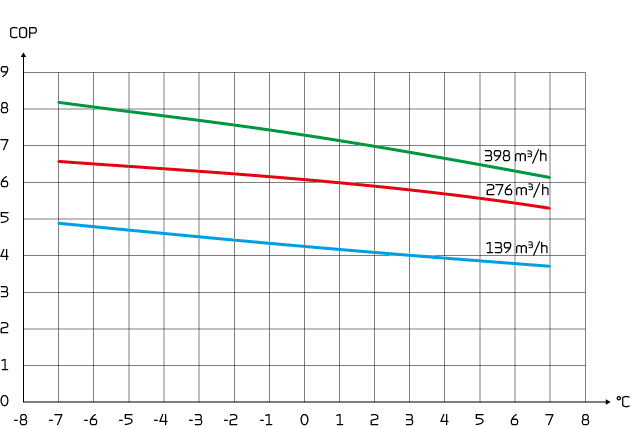

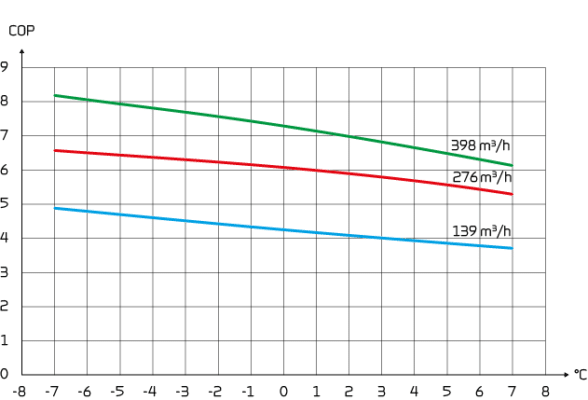

COP, ILMA-ILMA

Lämpökerroin COP [-] tuloilmaan ulkoilman t20 [°C] ja ilmavirran qv [m3/h] funktiona. EN 14511 mukaan huonelämpötilalla T11=20°C.

COP laskettu EN14511 mukaisesti: kaksinkertaisella LTO:lla (lämpöpumppu ja vastavirtalämmönvaihdin), lämpöpumpulla sekä vastavirtalämmönvaihtimella.

nilan compact p2 cop ilma ilma kuvaaja

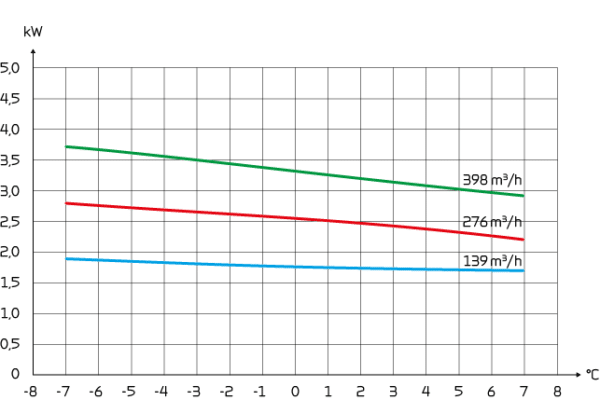

LÄMMÖNTUOTTO TULOILMAAN

Lämmöntuotto Qc [W], qv [m3/h] ja ulkoilman lämpötilan [°C] funktiona.

Standardin EN 14511 mukaisesti, poistoilma = 20 °C

nilan compact p2 air lämmöntuottokuvaaja

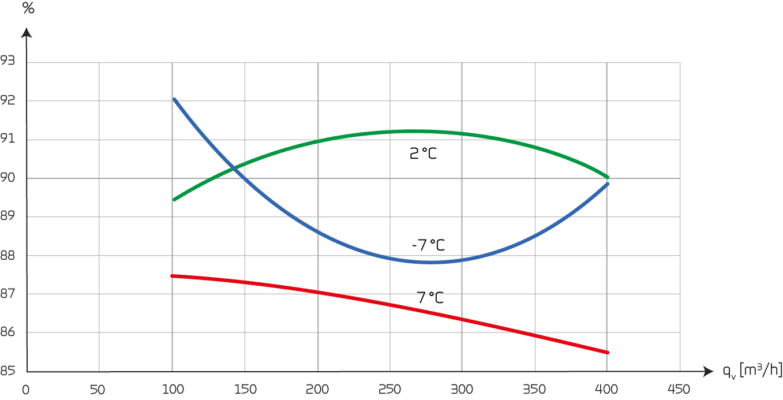

LÄMPÖTILAHYÖTYSUHDE

Lämpötilahyötysuhde ilmavirran qv [m3/h] funktiona laitteelle jossa vastavirtalämmönvaihdin. Lämmöntalteenoton tehokkuus EN13141-7 (2 °C / 20 °C) mukaan.

Huom! Hyötysuhde ilmaistu vain lämmönvaihtimelle (ilman lämpöpumppua)

nilan compact p2 lämpötilahyötysuhdekuvaaja

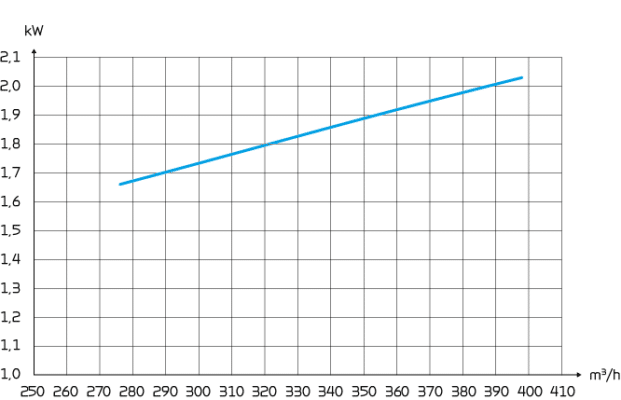

Viilennys

Viilennys Q [kW] tilavuusvirran funktiona [m3/h]  EN14511 mukaan, poistoilma = 27 °C, ulkoilma = 35°C.

Viilennys vaikuttaa raitisilmaan ja Compact P2:n kautta tuloilmaan.

compact p2 air9 energialuokka kokonaislämmitys

nilan compact p2 energialuokka lämmin käyttövesi

compact p2 energialuokka ilmanvaihto

Varaajan kuormitusprofiiliL (Large)
Varaajan energialuokkaA
Varaajan energiatehokkuus - keskimääräinen ilmasto108 %
Varaajan vuosittainen sähkönkulutus - keskimääräinen ilmasto949 kWh/vuosi
Termostaatin lämpötilasäädöt10 - 65 °C
Äänentaso LWA54 dB(A)
Varaajan energiatehokkuus - kylmä ilmasto108 %
Varaajan energiatehokkuus - lämmin ilmasto108 %
Varaajan vuosittainen sähkönkulutus - kylmä ilmasto949 kWh/vuosi
Varaajan vuosittainen sähkönkulutus - lämmin ilmasto949 kWh/vuosi

Lataa ecodesign-datasheet (EN)

Lataa AIR 9 kokonaisvaltaisen lämmityksen ecodesign-datasheet (EN)

LVI-numeroMalli
7939100Compact PC Sol XL
7939102Compact PC Sol EK XL
7939104Compact PC Sol MLP3 XL
7939106Compact PC Sol MLP6 XL
7939125Compact PC Sol MLP9 XL
7939108Compact PC Sol AIR9 XL
7939126Compact S
7939036Compact P2 Polar Sol
7939040Compact P2 Polar Sol EK9
7939037Compact P2 Polar Sol AIR9
7939038Compact P2 Polar Sol Geo 6
7939039Compact P2 Polar Sol Geo 9
Sol = sisäänrakennettu aurinkokierukka
XL = tehokkaammat puhaltimet, 415 m³/h (115 l/s)
