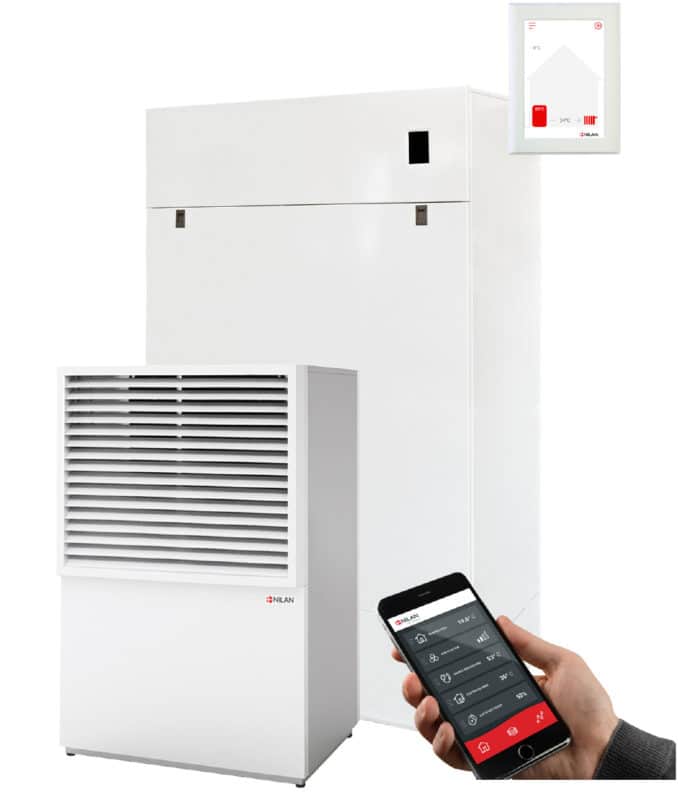

Air9 ilma-vesilämpöpumppu – kompakti lämmitysratkaisu

AIR 9 ilma-vesilämpöpumppu on energiatehokas ja kompakti ratkaisu kaikenlaisiin saneerauskohteisiin ja uudisrakennuksiin. Se on erinomainen vaihtoehto nykyisille energialähteille, kuten öljy- tai kaasukattiloille.

Huippukohdat:

Mahdollistaa energiatehokkaan lämmityksen
Alentaa huomattavasti lämmityskustannuksia
Kompakti sisäyksikön ja kuumavesisäiliön yhdistelmä vaatii vain vähän tilaa
Tarjolla perustusratkaisuja, jotka peittävät vanhat putket; vähentää remonttitarvetta
Moderni etäohjaus
Erityisen hiljainen

Soveltuu erityisesti:

kohteisiin, joissa ei paljoa ylimääräistä tilaa lämmityslaitteelle
saneeraukoteisiin, joissa ei ole ilmastointijärjestelmää, ja joissa halutaan korvata vanha lämmitysratkaisu
Soveltuu alle 200m² asuntoihin

AIR 9 | LVI-numero: 5362840

Ilmavesilämpöpumppu, lämminvesivaraaja, CTS 602 ohjausjärjestelmä, HMI-paneeli, Nilan Gateway -etäohjaus.

Tarjous: 12 409,25 €

Perusyksikkö vakio-ominaisuuksilla. Hinta sisältää 25,5 % ALV.

Ota yhteyttä

A++ Energialuokitus lämmitykseen, A+ käyttöveden tuottoon

vuosihyötysuhde (SCOP) 3,47

Ilmasta veteen -lämpöpumpputeknologiaa hyödyntävä AIR 9 tarjoaa energiatehokkaan ratkaisun kodin lämmitykseen.

Vihreä ikoni puhelimesta, josta lähtee signaaleja

Etäohjaus vakiona

NILAN GATEWAY

Air 9 on varustettu CTS602-ohjauksella ja HMI-paneelilla sekä Nilan Gateway etäohjauksella.

Helppo asennus

Säästää aikaa ja kustannuksia

Laitteen pieni koko jättää tilaa asennukselle ja huollolle. Tarjoamme erilaisia perustusratkaisuja, jotka peittävät vanhat putket. Tämä vähentää remontointitarvetta asennuksen yhteydessä. Kylmäainesäiliö on integroitu laitteeseen eikä vaadi kylmäainetöitä.

Hiljainen tila

Miellyttävämpi ympäristö

AIR 9 on erittäin hiljainen ja siksi helppo sijoittaa aiheuttamatta haittaa ympäristölle. Lämpöpumppu mahdollistaa tehon yö- ja kesärajoituksen. Kutsumme tätä ”hiljaiseksi tilaksi”.

Tuotekuvaus

AIR 9 ilmavesilämpöpumppu on energiatehokas ja kompakti ratkaisu kaikenlaisiin saneerauskohteisiin ja uudisrakennuksiin. Se on erinomainen vaihtoehto nykyisille energialähteille, kuten öljy- tai kaasukattiloille.

Tilansäästäjä

AIR9 tuottaa lämmintä käyttövettä ja lämmittää asuntoa erittäin energiatehokkaalla ja hiljaisella ilma-vesilämpöpumpulla AIR9. vaatii vain vähän tilaa ja on hyvin suunniteltu ratkaisu kodinhoitohuoneisiin, joissa ei ole ylimääräistä tilaa lisäsäiliön asentamiseen, koska 180 litran kuumavesisäiliö ja 50 litran puskurisäiliö ovat jo kiinteitä osia yksiköstä.

Tämä jättää runsaasti tilaa sekä laitteen asennukselle että huollolle. Esimerkiksi kodinhoitohuoneen saneerauksen yhteydessä tarjoamme erilaisia perustusratkaisuja, jotka peittävät vanhat putket. Tämä säästää uusien laattojen asentamista tai täydellisen remontin suorittamista. Laite ei vaadi myöskään kylmäainetöitä.

Hiljainen tila

AIR9 ilma-vesilämpöpumppu (ulko-osa) on erittäin hiljainen ja siksi helppo sijoittaa aiheuttamatta haittaa ympäristölle. Tarvittaessa lämpöpumpun tehoa voidaan rajoittaa tietyksi aikaa. AIRissa on siis sekä yö- että kesärajoitus. Kutsumme tätä ”hiljaiseksi tilaksi”.

AIR9 on varustettu CTS602-ohjauksella ja HMI-paneelilla sekä Nilan Gateway etäohjauksella.

3 vuoden takuu

Tutustu blogissamme rivitalon AIR 9 -asennusvideoon.

Tutustu blogissamme ilmavesilämpöpumppu vanhaan omakotitaloon.

AIR 9
Vakio-ominaisuudet	Ilmavesilämpöpumppu Vesivaraaja 180 l Puskurisäiliö 50 l CTS 602 -ohjaus HMI-ohjauspaneeli Nilan Gateway etäohjaus
Energialuokka, lämmitys	A++
Energialuokka, lämpimän käyttöveden tuotto	A+
SCOP, AIR 9	3,74 (EN14825)
Tilan suosituskoko	Alle 200m²
Takuu	3 vuotta

AIR 9 on varustettu integroidulla 180 litran kuumavesisäiliöllä, 50 littan puskurisäiliöllä ja kylmäainejärjestelmällä. Järjestelmään kuuluu lisäksi asunnon ulkopuolelle sijoitettava ulkoyksikkö.

Laite sisältää CTS 602 ohjauksen, HMI-paneelin ja Nilan Gateway etäohjauksen.

AIR 9
Mitat (K x L x S)	900 x 599 x 1562 mm
Paino:	185 kg
Levytyyppinen kotelo (sisäosa)	Aluzinc peltilevyä, valkoinen pulverimaalaus RAL9016
Kondenssivesiyhde (Ulkoyksikkö)	PVC, Ø 20×1,5 mm
Kylmäaine	R410a
Kylmäaineen täyttö (ulko- osa)	2,85 kg
Vesivaraajan tilavuus	180 l
Sähkövastus (käyttöveden tuotanto)	1,5 kW
Puskurisäiliön tilavuus (Keskuslämmitys)	50 l
Sähkövastus (keskuslämmitys)	2 + 3 kW
Putkiyhteet (sisä- / ulko-osan välillä)	1”
Putkiyhteet	3/4”
Syöttöjännite	3x400 V + N + PE / 16 A, 50/60 HZ
Max. ottoteho	9,85 kW
Tiiviysluokka (sisäosa)	IP31
Tiiviysluokka (ulkoyksikkö)	IP25
Standby teho	10 W
Käyttölämpötila(ulkoyksikkö)	-20 /+ 40 °C

Tilojen lämmityksen energiatehokkuus.(keskimääräinen lämpötila)	A++
Syöttöjännite(sisäyksikkö)	3 x 400 (3 x 230V), N, PE, 16A, 50 Hz
P max (sisäyksikkö)	6,5 kW
Sulakekoko (sisäyksikkö)	16A
valmiustila energiankulutus	10 W
Lisävastus lämmityspiiriin	2 x 3 kW
Puskurivaraaja (sisäänrakennettu)	50 L
Varoventtiilin avautumispaine keskuslämmitys	2,5 bar
Keskuslämmityksen paisuntasäiliö	10 litraa
Esipaine paisuntasäiliöissä	0,5 bar G
Max. ilmavirtaus	(3.400 m3/h)
Säätyvätehoinen kompressori	30 - 100%
Tiiveysluokka	IP25
Mitoitusteho (max/min) A-Pumppu	31/99 W
Mitoitusteho (max/min) A-Pumppu	0,13/0,43 A
Keskuslämmityksen painehäviö, lauhdutin.	2,5 kPa / 0,29 l/s
Keskuslämmityspiirin liitos.	3/4”
Kylmäaine	R410A
Kylmäainetäytös	2,85 kg
Matalapaine pressostaatti(on/off)	2,2/3,4 bar G
Korkeapaine pressostaatti(on/off)	42/33 bar G
Toimintalämpötilat	-22 °C → 50 °C
Keskuslämmitys, menoveden lämpötila	25 °C → 45 °C
Menoveden enimmäislämpötila	55 °C
Putkiyhteet	1”
Antoteho PH säätyvätehoisella kompressorilla 7°C/35°C, EN 14511:2012 (max. 5400 RPM) mukaisesti	8,4 kW
Antoteho PH säätyvätehoisella kompressorilla 2°C/35°C, EN 14511:2012 (max. 5400 RPM) mukaisesti	6,7 kW
Antoteho PH säätyvätehoisella kompressorilla - 7°C/35°C, EN 14511:2012 (max. 5400 RPM) mukaisesti	5,7 kW
Antoteho PH säätyvätehoisella kompressorilla - 15°C/35°C, EN 14511:2012 (max. 5400 RPM) mukaisesti	4,5 kW
Antoteho PH säätyvätehoisella kompressorilla 7°C/45°C, EN 14511:2012 (max. 5400 RPM) mukaisesti	7,8 kW
Antoteho PH säätyvätehoisella kompressorilla -7°C/45°C, EN 14511:2012 (max. 5400 RPM) mukaisesti	5,4 kW
SCOP testattu EN 14825:2018* mukaan.	3,74
P suun(t ulko -10°C)	4,7 kW

Malli	AIR 9
Ilmasta veteen lämpöpumppu	Kyllä
Vedestä veteen lämpöpumppu	Ei
Lämmönkeruuliuoksesta veteen lämpöpumppu	Ei
Low-temperature lämpöpumppu	Ei
Varustettu lisävastuksella	Kyllä
Lämpöpumppu yhdistelmälämmitin	Kyllä

Lämpötilan ohjausjärjestelmä
Malli	CTS 602
Luokitus	2
Vaikutus kausiluonteiseen lämmityksen energiatehokkuuteen	2 %

Item	Symbol	Value	Unit	Item	Symbol	Value	Unit

Rated heat output (*)	Prated	4,7	kW	Seasonal space heating energy efficiency	ŋ_s	146,6	%
*Declared capacity for heating for part load at indoor temperature 20 °C and outdoor temperature of T_j				Declared capacity for heating for part load at indoor temperature 20 °C and outdoor temperature of T_j
T_j = -7 °C	Pdh	4,01	kW	T_j = -7 °C	COPd	2,28
T_j = +2 °C	Pdh	2,44	kW	T_j = +2 °C	COPd	3,65
T_j = +7 °C	Pdh	1,64	kW	T_j = +7 °C	COPd	4,79
T_j = +12 °C	Pdh	1,83	kW	T_j = +12 °C	COPd	5,92
T_j = bivalent temperature	Pdh	4,66	kW	T_j = bivalent temperature	COPd	2,07

T_j = operation limit temperature	Pdh	4,66		T_j = operation limit temperature	COPd	2,07
For air-water-heating pumps T_j = -15 °C (if TOL < -20 °C)	Pdh			For air-water-heating pumps Tj = -15 °C (if TOL < -20 °C)	COPd
Bivalent temperature	T_biv	-10		For air-to-water heat pumps: Operation limit temperature		-10	°C
Cycling interval capacity for heating	Pcych			Cycling interval efficiency
Degradation co-efficient	Cdh	0,99		Heating water operating limit temperature	WTOL	-	°C
Power consumption in modes other than active mode				Supplementary heater
Off mode	P_OFF	0,002		Rated heat output	Psup	0,00	kW
Thermostat off-mode	P_TO	0,002
Standby mode	P_SB	0,002		Type of energy input	Electrical
Crankcase heater mode	P_CK	0,002
Other items
Capacity control	Variabel kompressor Variabel indendørs vandflow			For air-to-water heat pumps: Rated air flow rate, outdoors		3000	m³/h
	Variabel indendørs temperatur regulering			For water-/ brine-water heat pumps: Rated brine or water flow rate, outdoor heat exchanger			m³/h
Sound power level, outdoors	L_WA	50	dB
Emissions of nitrogen oxides	Q_HE	2597	kWh

Lisävarusteet

HMI käyttöpanelin johdon jatkokaapeli
Peitelevy HMI-ohjauspaneelin aukolle
Varolaiteryhmä- lämminvesivaraaja
Siirtovaunu

LVI-numero	Malli
7939100	Compact PC Sol XL
7939102	Compact PC Sol EK XL
7939104	Compact PC Sol MLP3 XL
7939106	Compact PC Sol MLP6 XL
7939125	Compact PC Sol MLP9 XL
7939108	Compact PC Sol AIR9 XL
7939126	Compact S
7939036	Compact P2 Polar Sol
7939040	Compact P2 Polar Sol EK9
7939037	Compact P2 Polar Sol AIR9
7939038	Compact P2 Polar Sol Geo 6
7939039	Compact P2 Polar Sol Geo 9
	Sol = sisäänrakennettu aurinkokierukka XL = tehokkaammat puhaltimet, 415 m³/h (115 l/s)
