Combi S 302 Polar Top – 2xLTO ja viilennys

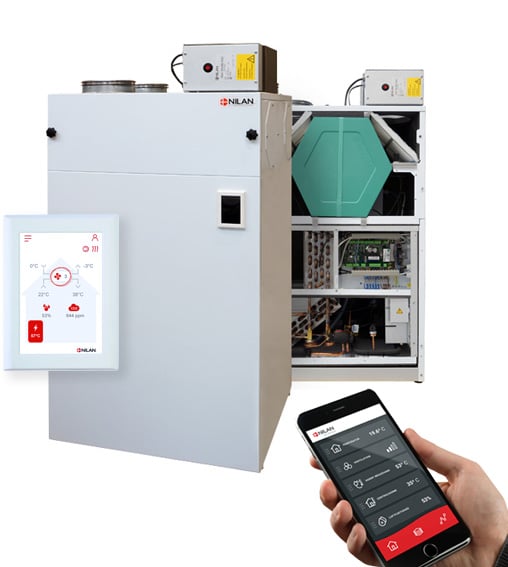

Nilan Combi S 302 Polar Top laite CTS602 ohjausjärjestelmällä, jota voit hallita puhelimellasi

Combi S 302 Polar Top – kapeampi (600 mm) monipuolisin asennusvaihtoehdoin

Huippukohdat:

PIenikokoinen
Kaksinkertainen lämmöntalteenotto
Ilmanvaihto
Sisäiset suodattimet
Tuloilman lämmitys tai viilennys
POLAR-jäätymisenesto
Neljä kanavalähtöä laitteen päällä
Laitteen sivuille on asennettu irrotettavat pellit, jotka poistamalla kanavalähdön saa muutettua päältä sivulle tarpeen mukaan
POLAR-jäätymisenesto suojaa lämmöntalteenoton keskeytyksettömän toiminnan vuoden ympäri

Soveltuu erityisesti:

Lisätietoja tulossa

Combi S 302 Polar Top | LVI-numero: 7939127

Poistoilmalämpöpumppu, vastavirta-LTO, ilmanvaihto, 345 m³/h, tuloilman viilennys, tuloilman lämmitys, polar-jäätymisenesto.

Tarjous: Original price was: 7 433,00 €.Current price is: 6 391,00 €.

Perusyksikkö vakio-ominaisuuksilla. Hinta sisältää 25,5 % ALV.

Ota yhteyttä

COP 4,8

Poistoilmalämpöpumppu

Parhaimmillaan Combi S 302 tuottaa 4,8 kilowattia lämpöä vain yhdellä kilowatilla sähköä.

Hyötysuhde 84 %

Vastavirta-LTO

Nilanin suurikokoinen LTO-kenno tuottaa markkinoiden parhaat hyötysuhteet vastavirtalämmöntalteenotolla.

Oranssi ympyrä, jossa lukee 2 x lämmöntalteenotto

2X LTO

Lämpöpumppu + Vastavirta-LTO

Combit ovat markkinoiden ainoat kaksinkertaisella lämmöntalteenotolla varustetut ilmanvaihtokoneet.

Sininen ympyrä tekstillä Jäätymisen esto

Pohjoisen olosuhteisiin

POLAR-jäätymisenesto

Polar-jäätymisenesto esilämmittää tarvittaessa ulkoa otettavaa ilmaa ja suojaa laitetta jäätymiseltä. Tämä varmistaa lämmöntalteenoton toimintavarmuuden pohjoisissa olosuhteissa.

Tuotekuvaus

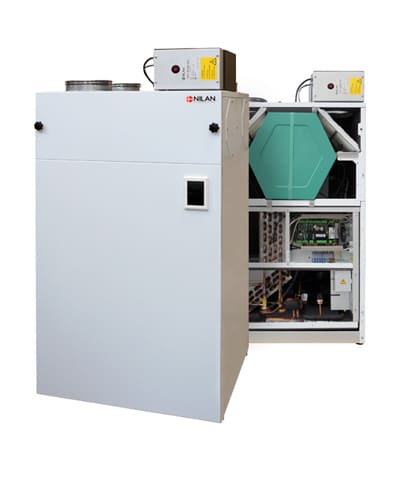

Combi S 302 Polar Top -malli on kapeampi pystymallinen ilmanvaihtokone kaksinkertaisella lämmöntalteenotolla ja viilennyksellä. Suurikokoinen vastavirtalämmönsiirrin ottaa ensin 84 % poistoilman lämpöenergiasta talteen, jonka jälkeen laitteen lämpöpumppu ottaa loput energiat talteen ja hyödyntää näin saatua energiaa asunnon lämmitykseen tai viilennykseen – ja saat tuntuvia säästöjä asuntosi lämmityskuluihin.

Tilan suosituskoko on suuntaa-antava, sopivuus varmistuu suunnitellun ilmamäärän mukaan.

Kosteudenhallinta varmistaa täydellisen sisäilmanlaadun

Sisäänrakennettu kosteusanturi varmistaa sen että ilmankosteus on aina tasapainossa ja säilyttää sisäilman mukavuuden tasaisena ympäri vuoden. Samalla se suojaa kotia homeelta, homehtumiselta ja laholta sekä asukkaita allergisilta reaktioilta.

3 vuoden takuu

Combi S 302 Polar Top
Vakio-ominaisuudet	Poistoilmalämpöpumppu Vastavirta-LTO Ilmanvaihto (EC-puhaltimet) Tuloilman lämmitys Tuloilman viilennys Sisäiset ilmansuodattimet Polar-jäätymisenesto CTS 602 -ohjaus HMI-kosketusnäyttö Suodatinvahti Kosteusanturi Lämmityselementti
Lisävarusteet	Hiilidioksidianturi
COP (ilma-ilma)	4,8 (EN14511)
LTO-hyötysuhde	84 % (EN308)
Tilan suosituskoko	–
Takuu	3 vuotta

Combi S 302 Polar Top on varustettu CTS 602 -ohjauksella ja kosketusnäytöllisellä ohjauspaneelilla, G4-suodattimilla, vastavirta-LTO-kennolla, 100 % bypass-ohituksella sekä tehokkailla EC-puhaltimilla. Laitteessa on lisäksi Polar-jäätymisenesto, älykäs kosteudenhallinta (+kosteusanturi) sekä suodatinvaihtohälytys.

Laite on pystymalli, mutta sivuille on asennettu irrotettavat pellit, jotka poistamalla kanavalähdön saa muutettua päältä sivulle tarpeen mukaan.

Tuloilman lämmitys kykenee nostamaan tuloilman lämpötilaa yli 30 asteeseen.
Tuloilman viilennys kykenee laskemaan ulkoa tuotavan ilman lämpötilaa enintään 10 astetta.

Suodattimien puhdistus tai vaihto onnistuu nopeasti ja ilman työkaluja erillisen huoltoluukun avulla.

Nilan HMI-kosketusnäyttö — Kosketusnäytöllinen HMI-ohjauspaneeli (VPL, Comfort ja Combi 302)

CTS 602 -ohjausjärjestelmä sisältää RS485-liitännän, jonka kautta voidaan suorittaa tiedonsiirto Modbus (RTU) -protokollaa hyödyntäen. Tämä mahdollistaa esimerkiksi etäohjauksen* sekä kytkennän markkinoilla oleviin taloautomaatiojärjestelmiin (Ensto, KNX, yms).

* Nilan ei vielä tässä vaiheessa tarjoa omaa ohjelmistoa etäohjaukseen, eikä ole vastuussa kolmansien osapuolien tarjoamista vaihtoehdoista.

Combi S 302 Polar Top
Ohjausjärjestelmä	CTS 602 Kosketusnäytöllinen ohjauspaneeli
Mitat (L x S x K)	600 x 600 x 1015 (1196) mm
Paino	88,5 kg
Ilmavirta, min.	–
Ilmavirta, maks.	345 m³/h (95 l/s)
Kotelo	Aluzinc-pinnoitettu teräslevy, Valkoinen (RAL 9016) jauhemaalaus
Kotelon lämpöhäviö	32 W / -32 W *
LTO	Polystyreeni-vastavirtakenno Poistoilmalämpöpumppu
Puhaltimet	EC
Kanavaliitännät	Ø 160 mm
Kondenssipoisto	PVC, Ø 20 × 1,5 mm
Ilmanvaihdon ulkoinen vuoto	< 0,9 % ¹
Ilmanvaihdon sisäinen vuoto	< 1,4 % ²
Tiiviysluokka	IP31
Kanavalähtö	ø 160 mm
Syöttöjännite	230 V (±10 %), 50/60 HZ
Maks. ottoteho	2,8 kW / 12,2 A
Tiiviysluokka	IP31
Valmiusvirta	3 W
Asennustilan lämpörajat	-20...+40 °C
Kylmäaine	R134a (2,25 kg)
	* 32 W: Ulkolämpötila -12 °C. Asennustilan lämpötila -12 °C. Poistoilman lämpö 20 °C (huone). -32 W: Ulkolämpötila -12 °C. Asennustilan lämpötila 20 °C. Poistoilman lämpö 20 °C (huone). ¹ ± 250 Pa, 300 m³/h EN 308 / EN 13141-7 ² ± 100 Pa, 300 m³/h EN 308 / EN 13141-7

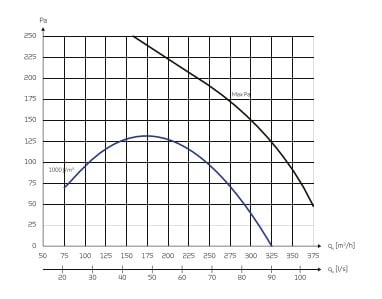

Ilmanvaihto

Vakioyksikön maksimituotto paineen (Pa) P_t,ext ja tilavuuden q_v funktiona.
SEL-arvot standardin EN13414-7 mukaisesti (vakioyksikkö, G4-suodattimet, ilman lisälämmitysyksikköä)

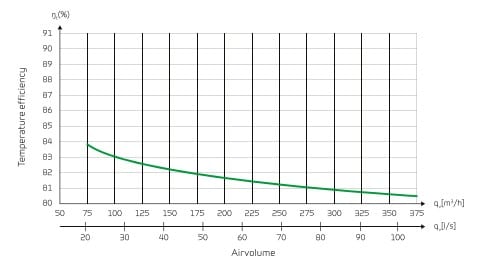

LTO, lämpötilahyötysuhde

Vastavirtalämmönsiirtimellä varustetun yksikön lämpötilahyötysuhde EN 308 (kuiva) mukaisesti.

Lämpötilahyötysuhde EN 308:
ɳt = (t_tuloilma-t_ulkoilma)/(t_poistoilma-t_ulkoilma)

Huom! Lämpötilahyötysuhde pelkällä vastavirtalämmönsiirtimellä (ilman poistoilmalämpöpumppua)

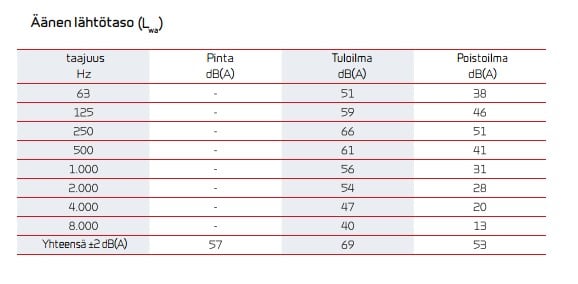

Äänitehotasot

Äänidatat q_V = 210 m³/h ja P_{t, ext} = 100 Pa, standardien EN 9614-2 mukaisesti pinnoille ja EN 5136 mukaisesti kanaville.
Äänitehotaso L_WA laskee ilmavirran sekä paineen mukaisesti.
Äänitehotaso L_pA ilmoitetulla etäisyydellä on riippuvainen asennustilan akustiikasta.

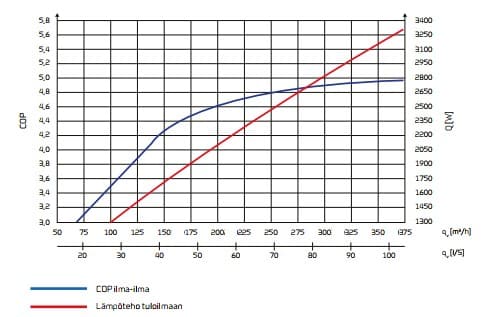

COP, ilma-ilma

Tuloilman hyötysuhde COP [-] ulkoilman lämpötilan t₂₁ [°C] sekä puhalluksen q_v [m³/h] funktiona.

EN 14511 -mukaisesti COP-laskelmissa on huomioitu molemmat LTO:t (poistoilmalämpöpumppu sekä vastavirtalämmönsiirrin).

Lämmöntuotto tuloilmaan

(COP-kuvaajassa)
Lämmöntuotto Q_c [W], qv [m³/h] ja ulkoilman lämpötilan [°C] funktiona.

Standardin EN 14511 mukaisesti, poistoilma = 21 °C

Upload Image...

Tuloilman lämmitys

Tuloilman lämpötila [°C] ulkoilman lämpötilan [°C] sekä tasaisen puhalluksen qv [m³/h] funktiona.

Poistoilma = 21 °C, suhteellinen kosteus RH 45 [%]

Tuloilman viilennys
