VPL 15 Top M2 – lämpöpumpulla viilentävä ilmanvaihto

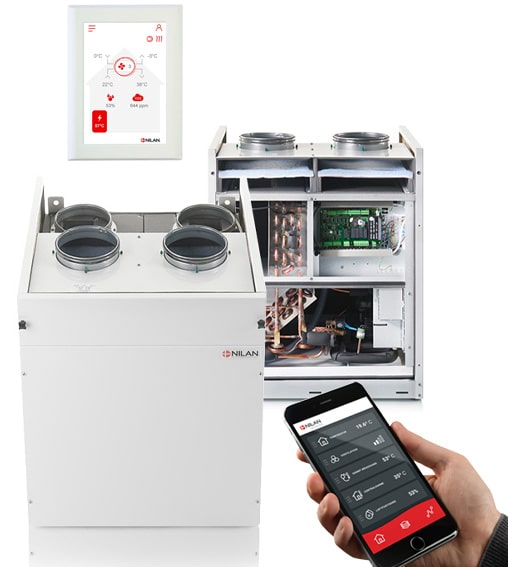

Nilan VPL 15 Top M2 ilmanvaihtokone lämpöpumpulla, kiinni ja avattuna

Ilmanvaihtokone VPL 15 Top M2 tuo optimaalista energiatehokkuutta, säästöjä lämmityskustannuksiin sekä osaa myös viilentää.

VPL 15 Top M2 on optimoitu versio VPL 15 TC -mallista ja siinä on tehokkaampi poistoilmalämpöpumppu sekä sisäiset suodattimet.

Laite soveltuu pystyasennukseen niin uudiskohteisiin kuin vaihtokoneeksi – myös kerrostaloasuntoihin vanhan ilmanvaihtokoneen tilalle.

Tuotekuvaus

Ilmanvaihtokone VPL 15 Top M2 sisältää poistoilmalämpöpumpun, sisäiset suodattimet sekä CTS 602 -ohjausjärjestelmän erillisellä ohjauspaneelilla.

Lisävarusteena on saatavana myös lisälämmitin, joka tehostaa ilmalämmitystä kylmempinä päivinä.

Laite on tarkoitettu pystyasennukseen.

VPL 15 Top M2 -ilmanvaihtokone poistaa kostean ja tunkkaisen ilman asunnosta ja tuo tilalle raikasta, suodatettua, puhdasta ilmaa. Lämpöpumpun talteen ottama lämpöenergia hyödynnetään asunnon lämmityksessä tuloilman kautta.

Viilennysominaisuus tuottaa kesällä noin 6 – 8 astetta ulkoilmaa viileämpää tuloilmaa.

Soveltuu noin 65 – 200 m² tiloihin. Suositus on suuntaa-antava, sopivuus varmistuu suunnitellun ilmamäärän mukaan.

3 vuoden takuu

VPL 15 Top M2
Vakio-ominaisuudetIlmanvaihto
LTO poistoilmalämpöpumpulla
Tuloilman lämmitys
Tuloilman viilennys
Sisäiset ilmansuodattimet
CTS 602 -ohjaus
Suodatinvahti
Kosteusanturi
Pystyasennus

LisävarusteetUlkoiset suodatinlaatikot (suositus)
EM-Box liesikuvun LTO
CTS 602 -laajennuskortti
Hiilidioksidianturi
Sähköinen esilämmityspatteri
Sähköinen jälkilämmityspatteri
Vesilämmitteinen jälkilämmityspatteri
COP (ilma-ilma)< 8,1 (EN14511)
Tilan suosituskokon. 65 - 200 m²
Takuu3 vuotta

VPL 15 Top M2 on kompaktin kokoinen ja energiatehokas ilmanvaihtokone lämmöntalteenotolla sekä viilennyksellä. Laite soveltuu asuntoihin sekä liiketiloihin, joiden ilmanvaihtotarve on alle 400 m3/h.

Lämmöntalteenotto tapahtuu lämpöpumpulla, joka hyödyntää poistoilman lämpöenergiaa tehokkaammin kuin perinteinen passiivinen LTO.

Lämpöpumppu on varustettu viilennysominaisuudella, joka tarkoittaa, että laite pystyy lämmittämään tai viilentämään ilmaa.

VPL 15 Top M2 toimitetaan täysin testattuna sekä käyttövalmiina. Asennus ja käyttöönotto tulee suorittaa tarvittavat luvat omaavalla ammattilaisella.

VPL 15 Top M2
OhjausjärjestelmäCTS 602
CTS 602 -ohjauspaneeli
Mitat (K x L x S)710 × 600 × 600 mm
Paino64 kg
Ilmavirta, min
Ilmavirta, max400 m³/h (110 l/s)
KoteloAluzinc-pinnoitettu teräslevy
Kotelon lämpöhäviö32 W / -32 W *
LTOPoistoilmalämpöpumppu
PuhaltimetEC
SuodattimetEU3 (poisto)
EU5/7 (tulo)
KanavaliitännätØ 160 mm
KondenssipoistoPVC, Ø 20 × 1,5 mm
Syöttöjännite230 V (±10 %), 50/60 HZ
Max. ottoteho720 W / 4,3 A
TiiviysluokkaIP31
Valmiusvirta3 W
Käyttölämpötila-20... +40 °C
KylmäaineR134a
* 32 W: Ulkolämpötila -12 °C. Asennustilan lämpötila -12 °C. Poistoilman lämpö 20 °C (huone).
-32 W: Ulkolämpötila -12 °C. Asennustilan lämpötila 20 °C. Poistoilman lämpö 20 °C (huone).

Ilmanvaihto

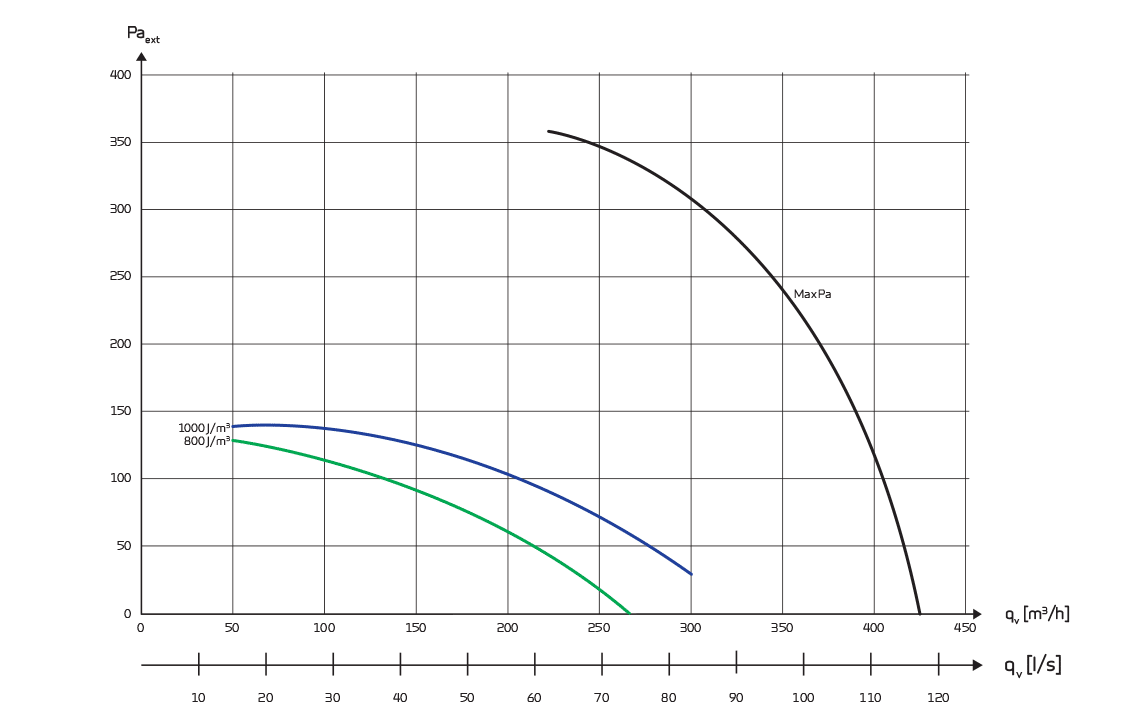

Vakioyksikön maksimituotto paineen (Pa) Pt,ext ja tilavuuden qv funktiona.
SEL-arvot standardin EN13414-7 mukaisesti (vakioyksikkö, G4-suodattimet, ilman lisälämmitysyksikköä)
SEL-arvot sisältävät yksikön kokonaiskulutuksen, ohjaus mukaan lukien.
Muuntokerroin: J/m3 : 3600 = W/m3/h
SFP = SEL / 1000
Huom! SEL-arvojen mittauksessa ja ilmoittamisessa huomioidaan molemmat puhaltimet.

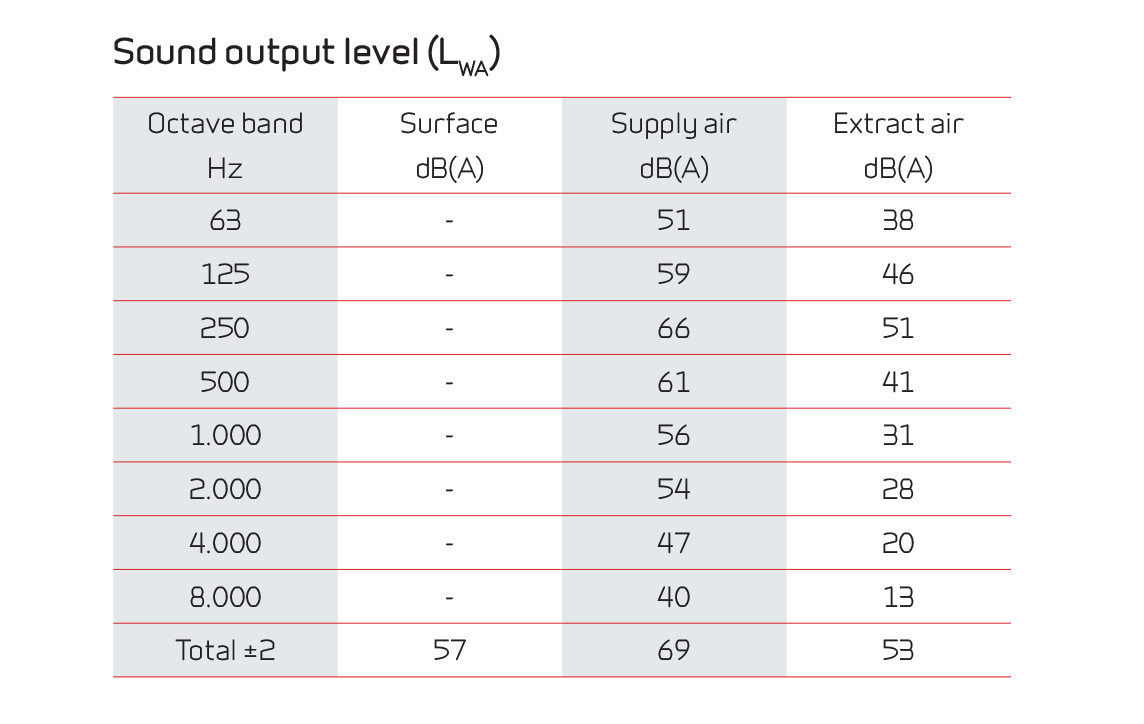

Äänitasot

Äänidatat qV = 210 m3/h ja Pt, ext = 100 Pa, standardien EN 9614-2 mukaisesti pinnoille ja EN 5136 mukaisesti kanaville.
Äänitaso LWA laskee ilmavirran sekä paineen mukaisesti.
Äänitaso LpA ilmoitetulla etäisyydellä on riippuvainen asennustilan akustiikasta.

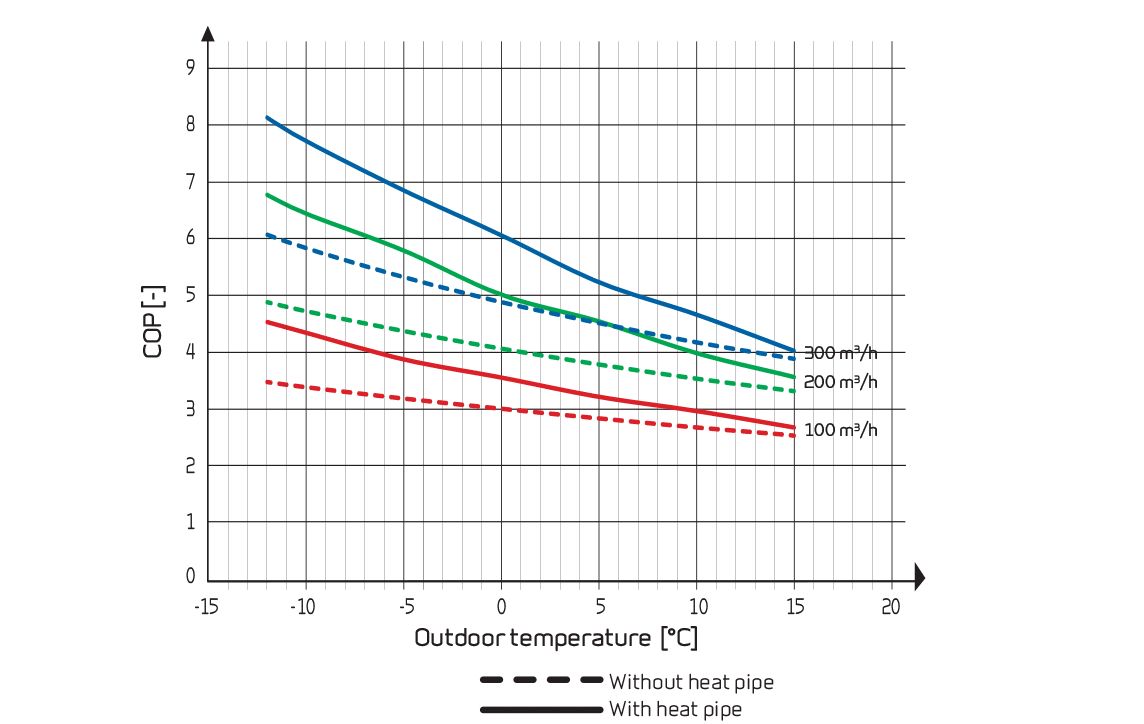

COP, ilma-ilma

Tuloilman hyötysuhde COP [-] ulkoilman lämpötilan [°C] sekä puhalluksen qv [m3/h] funktiona.

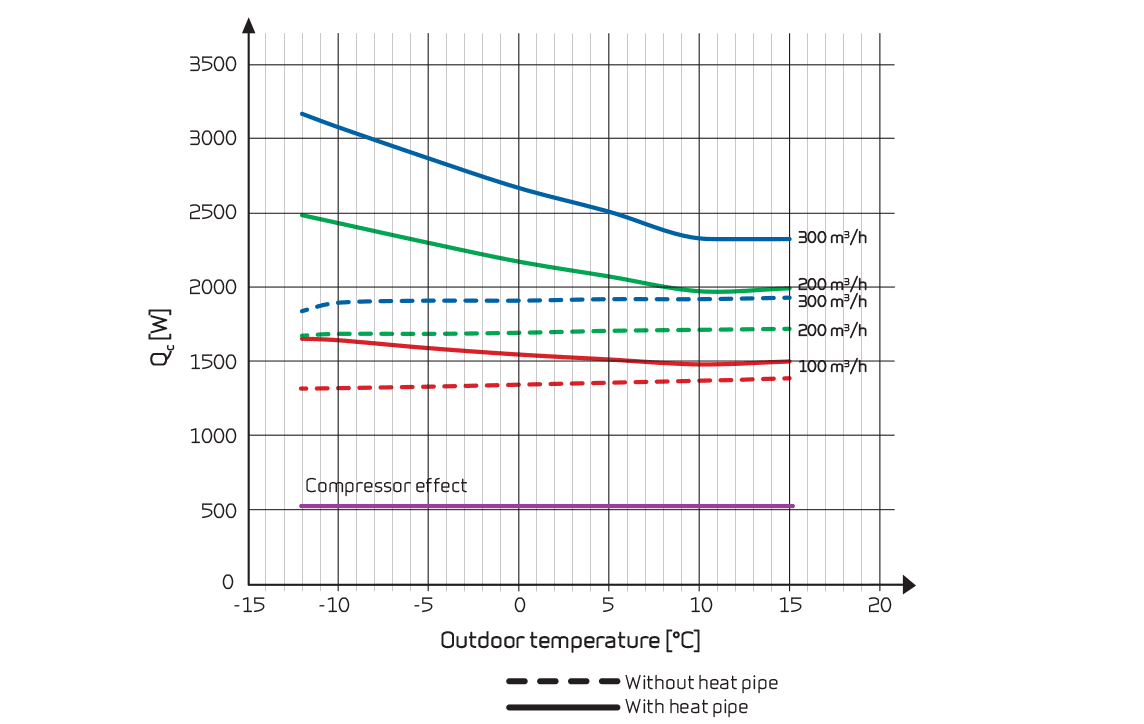

Lämmöntuotto tuloilmaan

Lämmöntuotto Qc [W], qv [m3/h] ja ulkoilman lämpötilan [°C] funktiona.

Standardin EN 15411 mukaisesti, poistoilma = 21 °C

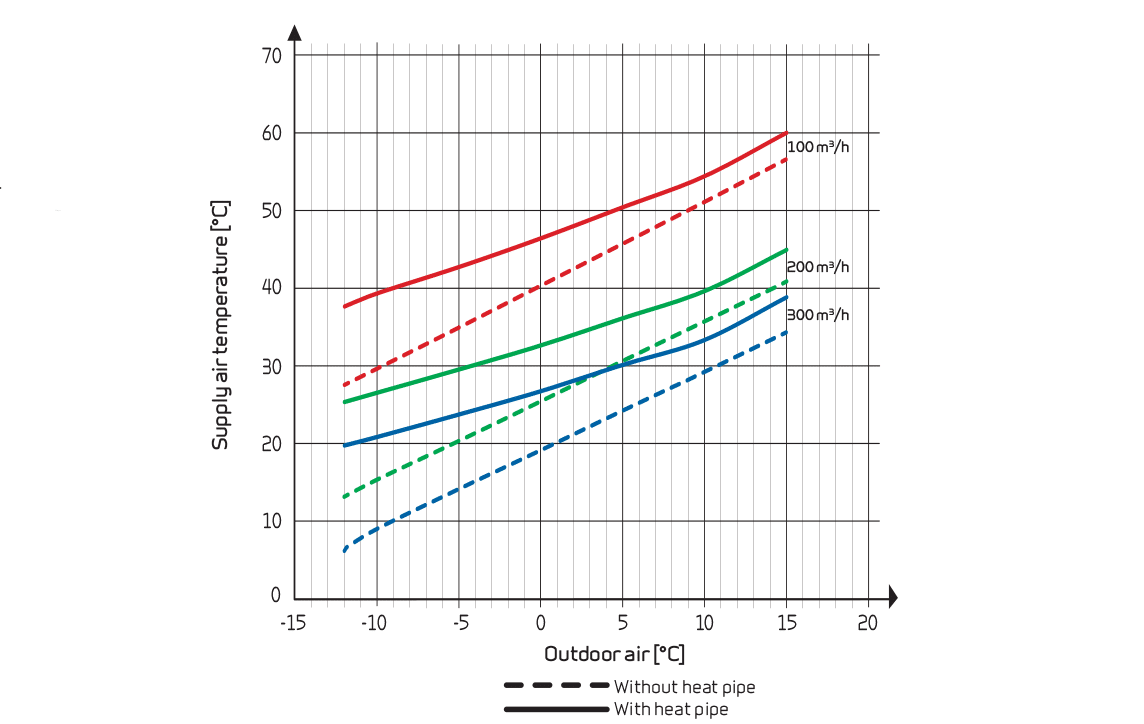

Tuloilman lämmitys

Tuloilman lämpötila [°C] ulkoilman lämpötilan [°C] sekä tasaisen puhalluksen qv [m3/h] funktiona.

Poistoilma = 21 °C, suhteellinen kosteus RH 45 [%]

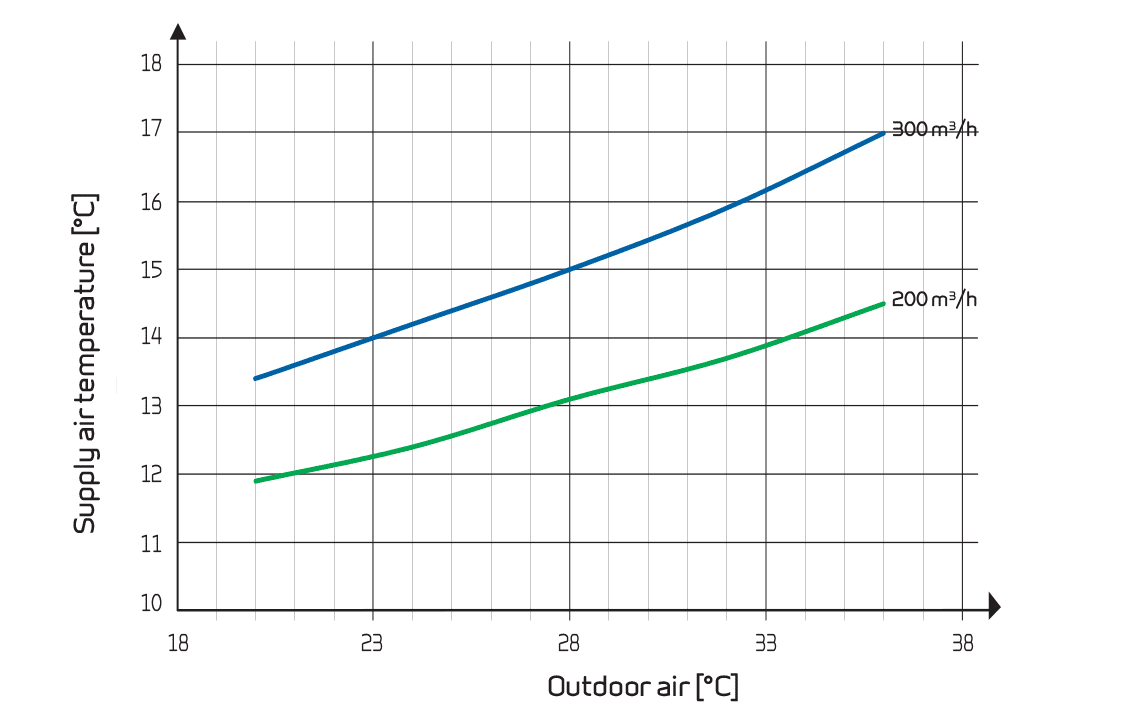

Tuloilman viilennys

Tuloilman lämpötila [°C] ulkoilman lämpötilan [°C] sekä tasaisen puhalluksen qv [m3/h] funktiona.

Poistoilma = 24 °C

vpl 15 top m2 lto-kone, tuloilman viilennys

Katkoviivat ilman lämpöputkea (heat pipe), yhtenäiset viivat lämpöputkella.
