SUOMEN MYYDYIN POISTOILMALÄMPÖPUMPPU NILAN EC9 – SUUNNITELTU KESTÄMÄÄN

Energiatehokkaalla Nilan EC9 -poistoilmalämpöpumpulla lämmität asuntosi edullisesti vesikiertoisen lämmityksen sekä pilpin yhteistyöllä. Laite on suunniteltu kestämään käyttöä pitkään. Viilennys lämpöpumpulla!

Huippukohdat:

2020 uusittu malli!
Lämmittää koko asunnon
Suunniteltu säästämään ja kestämään
Tehokas viilennys lämpöpumpulla
RST-varaaja

Soveltuu erityisesti:

Noin 55–170 m² asuntoon, jossa vesikiertoinen lämmönjako
Remonttikohteen LTO/IV-koneen, öljylämmityksen sekä varaajan tilalle

Nilan EC9 | LVI-numero: 7939015

Poistoilmalämpöpumppu, 9 kW lattialämmitys, ilmanvaihto, tuloilman lämmitys tai viilennys, RST-varaaja ja HMI-kosketusnäyttö.

Tarjous: Alkuperäinen hinta oli: 10 810,00 €.Nykyinen hinta on: 8 769,00 €.

Perusyksikkö vakio-ominaisuuksilla. Hinta sisältää 25,5 % ALV.

Ota yhteyttä

180 litran varaaja

Nilan teknologiaa

E-sarjan Nilaneissa 180 litran ruostumaton varaajasäiliö, joka pitää lämpöhukan pienenä läpi koko käyttöiän.

Edullista lämmitystä

Pilp + lattialämmitys

EC9:n lattialämmitys aktivoituu vain silloin, kun lämmitykseen tarvitaan pilpin tuottaman lämmön rinnalle lisätehoa.

Lopputuloksena lämmityksen kokonaiskustannukset pysyvät alhaisina verrattuna tavanomaisempiin ratkaisuihin.

Pitkä käyttöikä

Tee-se-itse-huolloilla

Suodatinvaihtohälytin muistuttaa, kun on aika puhdistaa tai vaihtaa ilmansuodattimet.

Uusi (2020 lähtien) ruostumaton varaajasäiliö poistaa suoja-anodin tarkistus- ja vaihtotarpeet sekä pidentää laitteen käyttöikää!

Harmaa ympyrä käsisymbolilla ja tekstillä CTS

Automaatiota kotiin

CTS 602 -ohjausjärjestelmä

Ohjausjärjestelmä mahdollistaa myös liitännät taloautomaatioon tai etäohjauksen.

Laitetta ohjataan helppokäyttöisen HMI-kosketusnäytön kautta.

Tuotekuvaus

EC9 (VP18 M2 KF EK), LVI-numero: 7939015
EC9 Sol (VP18 M2 KSF EK), LVI-numero: 7939030

Poistoilmalämpöpumppu Nilan EC9 kytketään asunnon vesikiertoiseen lämmönjakojärjestelmään (esim. lattialämmitys). Lattialämmitys toimii erillään käyttöveden ja tuloilman lämmityksestä.

Tuote ei sisällä lämmönjakojärjestelmää.

Nilan EC9 poistaa kostean ja tunkkaisen ilman asunnosta, ja tuo tilalle raikasta ja puhdasta ilmaa. Poistoilmasta lämpöpumpulla talteenotettu lämpöenergia käytetään tuloilman sekä käyttöveden lämmitykseen.

Lämpöpumpulla toimiva viilennys tuottaa kesällä noin 6 – 8 astetta ulkoilmaa viileämpää tuloilmaa asuntoon. Viilennyksellä saatava lämpöenergia hyödynnetään käyttöveden lämmityksessä.

Tilan suosituskoko on suuntaa-antava, sopivuus varmistuu suunnitellun ilmamäärän mukaan.

Saatavana myös EC9 Sol -mallina, joka tuo lisäsäästöjä käyttöveden lämmitykseen, esimerkiksi aurinkokeräimiä tai kiertovesitakkaa hyödyntämällä.

Suuri kanavakoko ja hiljainen käyntiääni

Suurten kanavalähtöjen, suodattimien sekä poikkeuksellisen laadukkaiden komponenttien ansiosta E-sarjan poistoilmalämpöpumppu on myös markkinoiden hiljaisin.

3 vuoden takuu

Nilan EC9 ja EC9 SOL
Vakio-ominaisuudet	Sähkövastus lattialämmitykseen (vesi) Poistoilmalämpöpumppu Ilmanvaihto (EC-puhaltimet) Tuloilman lämmitys lämpöpumpulla Tuloilman viilennys lämpöpumpulla Sisäiset ilmansuodattimet Varaaja 180 l (ruostumaton teräs) CTS 602 -ohjaus HMI-kosketusnäyttö Suodatinvahti Kosteusanturi SOL-lisäenergiakierukka (EC9 SOL)
Lisäominaisuudet	Hiilidioksidianturi
COP (ilma-ilma)	4,2 (EN14511)
Takuu	3 vuotta

Tekniset tiedot

Vakiona Nilan EC9 on varustettu CTS 602 -ohjauksella ja kosketusnäytöllisellä HMI-ohjauspaneelilla, G4 (EU3) -suodattimilla, 180 litran lisävastuksella varustetulla RST-lämminvesivaraajalla, lisälämmitysyksiköllä, tuloilman viilennyksellä sekä tehokkailla EC-puhaltimilla.

EC9 Sol -malli on varustettu aurinkokierukalla, johon voidaan kytkeä ulkoiset lisälämmönlähteet.

Ei sisällä lämmonjakojärjestelmää eikä kanavistoa. Tuote käy joko vesikiertoiseen lattia- tai patterijärjestelmään.

Anturit mahdollistavat tarpeenmukaisen ilmanvaihdon ilmankosteuden sekä hiilidioksidipitoisuuden (lisävaruste) perusteella.

Nilan HMI-kosketusnäyttö — Kosketusnäytöllinen HMI-ohjauspaneeli (EC, EC9 ja EC9 Sol)

CTS 602 -ohjausjärjestelmä sisältää RS485-liitännän, jonka kautta voidaan suorittaa tiedonsiirto Modbus (RTU) -protokollaa hyödyntäen. Tämä mahdollistaa esimerkiksi etäohjauksen* sekä kytkennän markkinoilla oleviin taloautomaatiojärjestelmiin.

*Nilan ei vielä tässä vaiheessa tarjoa omaa ohjelmistoa etäohjaukseen, eikä ole vastuussa kolmansien osapuolien tarjoamista vaihtoehdoista.

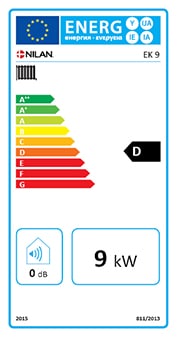

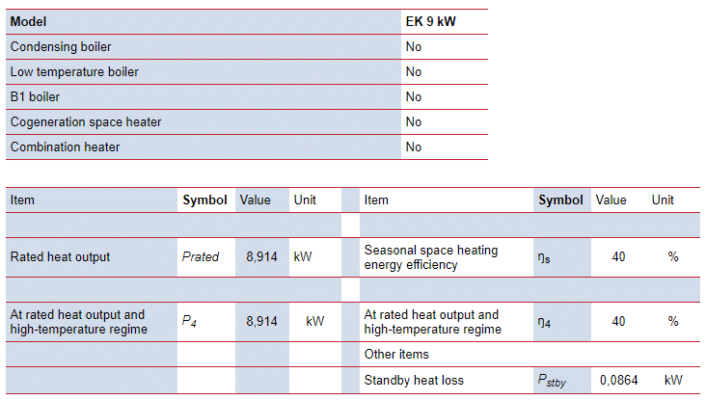

Nilan EC9 - Sähkökattila
Lämpöteho	9 kW
Sisääntulojännite	3 x 230 V / 3 x 400 V
Sulakkeet (3 x 230 V)	16 A
Sulakkeet (3 x 400 V)	16 A
Valmiustila	2 W
Paisuntasäiliö	10 l
Ohjaus	CTS 602

Nilan EC9
Ohjausjärjestelmä	CTS 602
Mitat (K x L x S)	2128 x 600 x 600 mm
Paino	174 kg
Ilmavirta, max	380 m³/h (105 l/s)
Suodatinluokka (poisto/tulo)	G4 / F7
Ilmanvaihdon ulkoinen vuoto ¹	< 1,4 %
Ilmanvaihdon sisäinen vuoto ²	< 1,1 %
Tiiviysluokka	IP31
Kanavalähtö	ø 160 mm
Varaaja	180 l, RST-varaaja
Käyttöveden lämmitys	1,5 kW
Putkiyhteet	3/4"
Sisääntulojännite	230 V, 10 A, 50 Hz
Käynnistysvirta	9 A
	¹ 250 Pa, 265 m³/h EN 308 / EN 13141-7 ² 100 Pa, 265 m³/h EN 308 / EN 13141-7

Ilmanvaihto

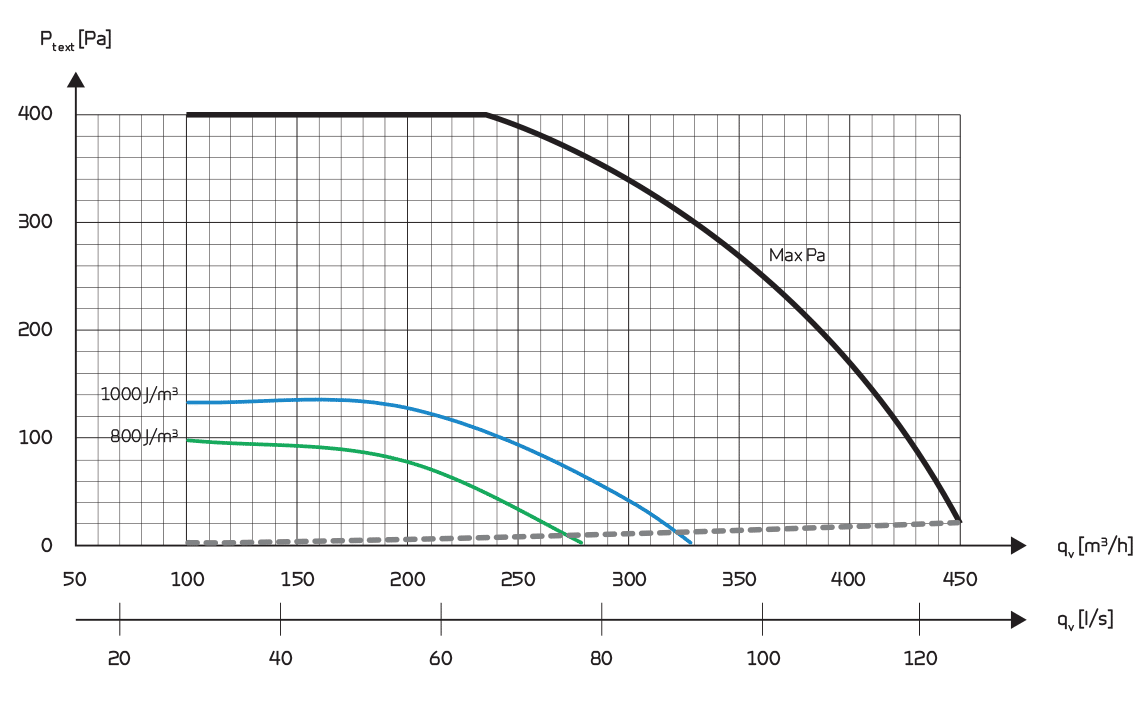

Vakioyksikön maksimituotto paineen (Pa) P_t,ext ja tilavuuden q_v funktiona.
SEL-arvot standardin EN13414-7 mukaisesti (vakioyksikkö, G4-suodattimet, ilman lisälämmitysyksikköä)
SEL-arvot sisältävät yksikön kokonaiskulutuksen, ohjaus mukaan lukien.
Muuntokerroin: J/m³ : 3600 = W/m³/h
SFP = SEL / 1000
Huom! SEL-arvojen mittauksessa ja ilmoittamisessa huomioidaan molemmat puhaltimet.

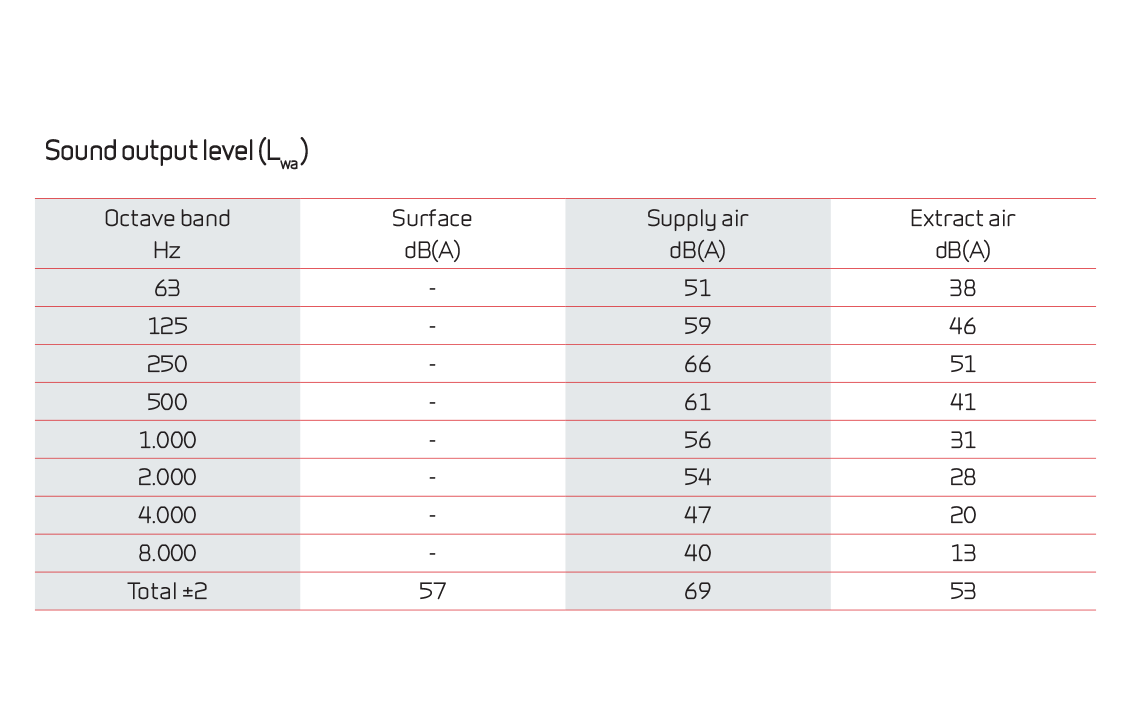

Äänitehotasot

Äänidatat qV = 210 m³/h ja Pt, _ext = 100 Pa, standardien EN 9614-2 mukaisesti pinnoille ja EN 5136 mukaisesti kanaville.
Äänitaso LWA laskee ilmavirran sekä paineen mukaisesti.
Äänitaso LpA ilmoitetulla etäisyydellä on riippuvainen asennustilan akustiikasta.

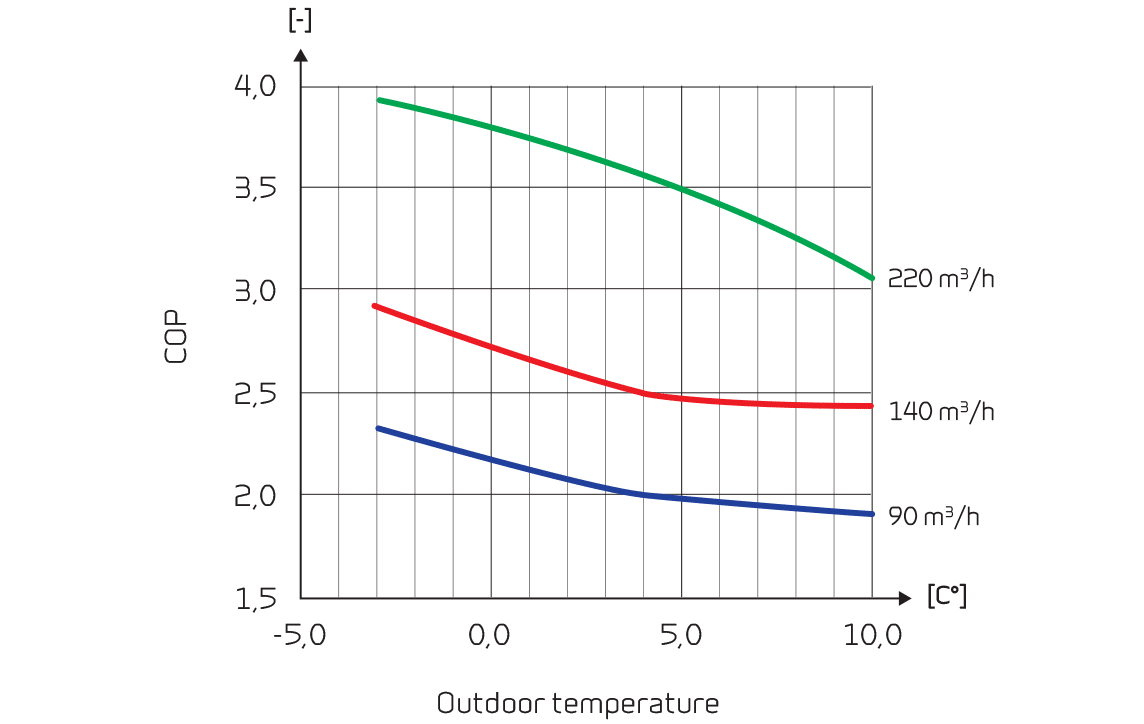

COP, ilma-ilma

Tuloilman hyötysuhde COP [-] ulkoilman lämpötilan t₂₁ [°C] sekä ilmavirran q_v [m³/h] funktiona.

EN 14511 mukaisesti, huonelämpötila t₁₁ = 21 °C.

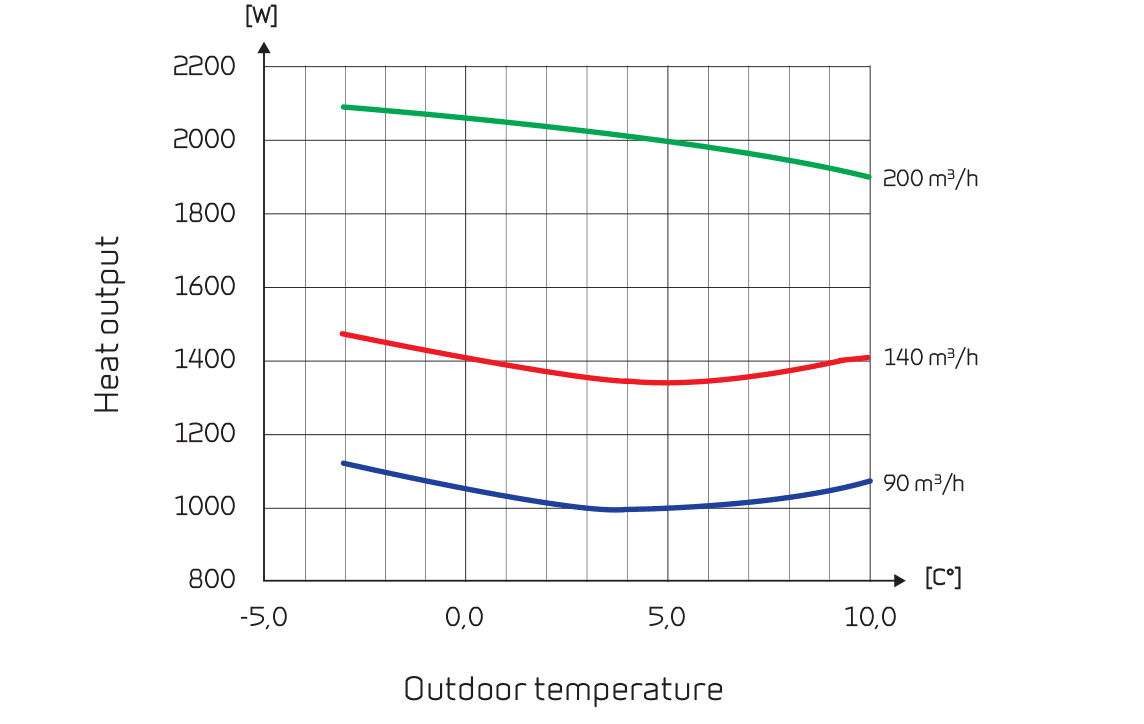

Lämmöntuotto tuloilmaan

Lämmöntuotto Q_c [W], q_v [m³/h] ja ulkoilman lämpötilan [°C] funktiona.

Standardin EN 15411 mukaisesti, poistoilma = 21 °C

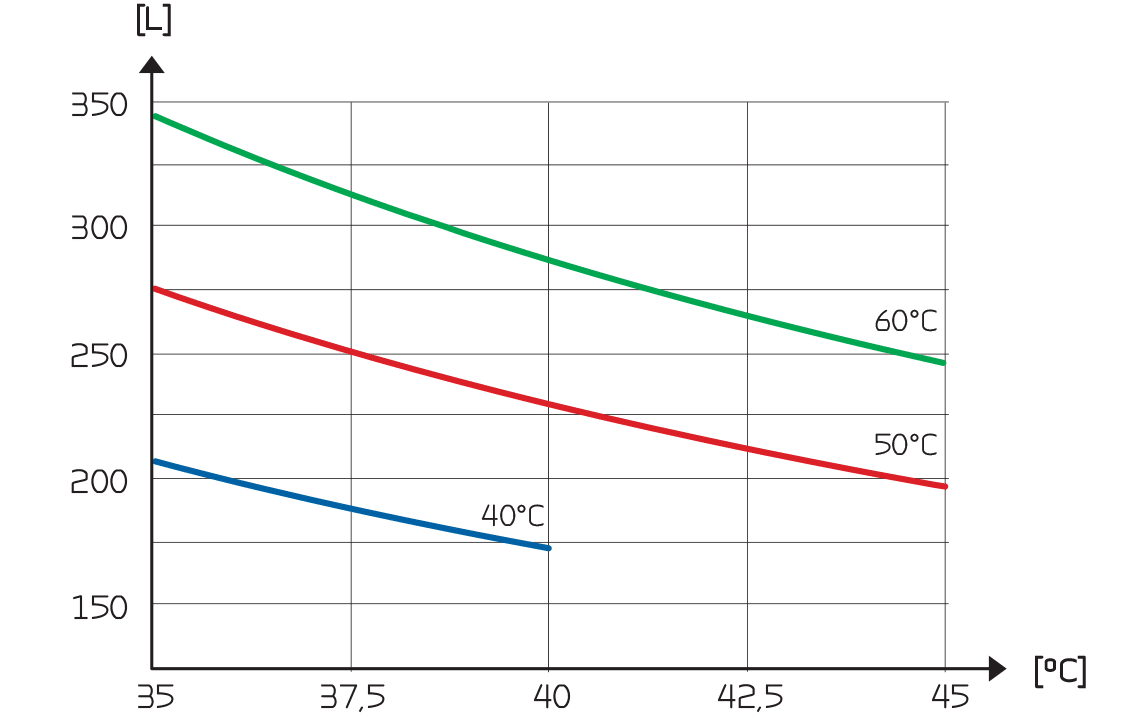

Käyttövesi

Käyttöveden tilavuus litroina V_max [L] veden t [°C] ja säiliön lämpötilojen 40, 50 ja 60 °C funktiona.

Varaajan kuormitusprofiili	L (large)
Varaajan energialuokka	A
Varaajan energiatehokkuus - keskimääräinen ilmasto	118 %
Varaajan vuosittainen sähkönkulutus - keskimääräinen ilmasto	852 kWh/vuosi
Termostaatin lämpötilasäädöt	10 - 65 °C
Äänentaso L_WA	57 dB(A)
Varaajan energiatehokkuus - kylmä ilmasto	118 %
Varaajan energiatehokkuus - lämmin ilmasto	118 %
Varaajan vuosittainen sähkönkulutus - kylmä ilmasto	852 kWh/vuosi
Varaajan vuosittainen sähkönkulutus - lämmin ilmasto	852 kWh/vuosi
