Compact PC MLP – moderni ja kompakti maalämpöpumppu omakotitaloon

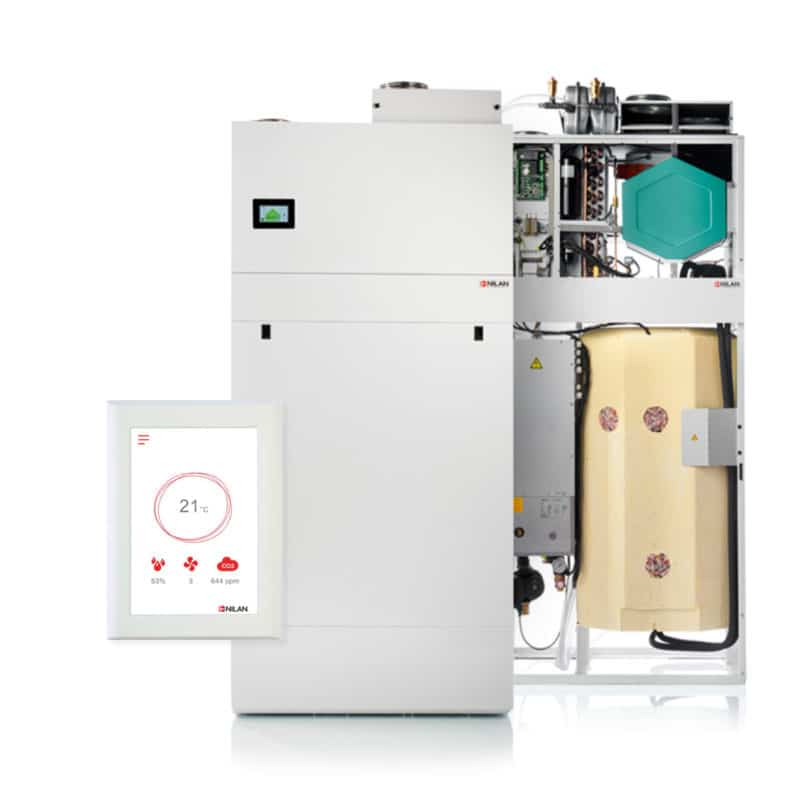

Nilan PC MLP poistoilmalämpöpumppu maalämmöllä - laite kiinni ja auki

Compact PC MLP on sisäänrakennetulla maalämpöpumpulla varustettu lämmitys-, ilmanvaihto- ja käyttövesiratkaisu nykyaikaisiin omakotitaloihin.

MLP-maalämpöpumpulla varustetulla Compact PC -järjestelmällä saat kaikkein parhaimmat hyötysuhteet ja minimaalisen sähkönkulutuksen niin lämmityksessä, ilmanvaihdossa kuin käyttöveden lämmityksessä.

Nilan tarjoaa kolmea eri MLP-maalämpöpumppuvaihtoehtoa, joista kaikilla on paras A+++ -energialuokitus.

Tarjoushinnat

MLP 3: 14 224,23 € 11 500 €

MLP 6: 15 450,40 € 12 500 €

MLP 9: 16 640,80 € 13 500 €

Perusyksiköt vakio-ominaisuuksilla. Hinta sisältää 24 % ALV.

Tehokkaampaa ilmanvaihtoa suurempiin koteihin

Kaikki Compact PC -laitteet on saatavana myös tehokkaammalla ilmanvaihdolla. Tehokkaampien XL-puhaltimien puhallusteho on jopa 120 l/s.

Tuotekuvaus

MLP-järjestelmä on varustettu maalämpöpumpulla, jonka avulla maaperästä saadaan kerättyä erinomaisella hyötysuhteella energiaa. Maalämpöä käytetään asunnon lämmitykseen. Asunnon lämmitys vaatii vesikiertoisen lämmönjaon (patterit, lattialämmitys).

Maalämpöpumppuvaihtoehtoja on kolmessa teholuokassa tarpeen mukaan.

Compact PC poistaa kostean ja tunkkaisen ilman asunnosta, ja tuo tilalle raikasta ja puhdasta ilmaa. Poistoilmasta sekä lämpöpumpulla että vastavirtalämmönvaihtimella talteenotettu lämpöenergia käytetään tuloilman sekä käyttöveden lämmitykseen. Viilennysominaisuus tuottaa kesällä noin 6 – 8 astetta ulkoilmaa viileämpää tuloilmaa.

Tilan suosituskoko on suuntaa-antava, sopivuus varmistuu suunnitellun ilmamäärän mukaan.

Kosteudenhallinta varmistaa täydellisen sisäilmanlaadun

Sisäänrakennettu kosteusanturi varmistaa sen että ilmankosteus on aina tasapainossa ja säilyttää sisäilman mukavuuden tasaisena ympäri vuoden. Samalla se suojaa kotia homeelta, homehtumiselta ja laholta sekä asukkaita allergisilta reaktioilta.

Passiivitalosertifioitu ratkaisu

Compact PC on yksi kolmesta lämpöratkaisusta maailmassa, joka on saanut kansainvälisesti arvostetun passiivitalosertifikaatin. Sertifiikaatin on myöntänyt saksalainen Passivhaus Institut – sama organisaatio, joka on luonut passiivitalokonseptin. Sertifikaatti takaa, että Compact PC -järjestelmä täyttää passiivitalojen tiukat kriteerit energiatehokkuusvaatimuksissa.

3 vuoden takuu

Compact PC MLP
Vakio-ominaisuudetMaalämpöpumppu
Poistoilmalämpöpumppu
Vastavirta-LTO
Ilmanvaihto (EC-puhaltimet)
Tuloilman lämmitys
Tuloilman viilennys
Sisäiset ilmansuodattimet
Varaaja 180 l
Suoja-anodi
Polar-jäätymisenesto
Sol-aurinkokierukka
CTS 700 -ohjaus
TOUCH-ohjauspaneeli
Suodatinvahti
Kosteusanturi
Passiivitalosertifikaatti
MallivariaatiotCompact PC MLP 3/6/9 Sol
Compact PC MLP 3/6/9 Sol XL (XL-puhaltimet, 115 l/s)
LisäominaisuudetSOL-aurinkokierukka
Hiilidioksidianturi
Energialuokka¹, MLP 3A+++
Energialuokka¹, MLP 6A+++
Energialuokka¹, MLP 9A+++
SCOP, MLP 35,17 (EN14825)
SCOP, MLP 65,15 (EN14825)
SCOP, MLP 95,49 (EN14825)
COP (ilma-ilma)7,1 (EN14511)
COP (ilma-vesi)3,9 (EN255-3)
LTO-hyötysuhde95 % (EN308)
Tilan suosituskoko80 - 200 m²
Takuu3 vuotta
¹ Lämpötilan ohjausjärjestelmä huomioitu

Compact PC MLP on varustettu sisäänrakennetulla inverter-maalämpöpumpulla. Lämpöpumppu kytketään suoraan asunnon vesikiertoiseen lämmönjakojärjestelmään.

Lisävarusteina saatavilla olevien lisävaraajan sekä kolmitieventtiilin myötä maalämpöpumppua voidaan hyödyntää myös lämpimän käyttöveden tuottamiseen.

Maalämpöpumppuvaihtoehdot:

MLP 3, 1 – 3,5 kW
Suositus: 85 – 170 m2 uudisrakennukset
Lämmönlähteet: maapiiri 125 – 240 m tai porakaivo 70 – 100 m (aktiivisyvyys)

MLP 6, 1,5 – 6,6 kW
Suositus: 125 – 200 m2 uudisrakennukset
Lämmönlähteet: maapiiri 270 – 350 m tai porakaivo 85 – 110 m (aktiivisyvyys)

Mallivariaatiot: Laite myös XL-versiona, jossa  tehokkaammat puhaltimet (415 m3/h).

Compact PC MLP
OhjausjärjestelmäCTS 700 + TOUCH
Mitat (K x L x S)MLP 3: 1100 x 550 x 300 mm
MLP 6/9: 1100 x 580 x 300 mm
(Yksiköt integroituna Compact PC:n kotelossa)
PainoMLP 3/6: 55 kg
MLP 9: 56 kg
Kompressori20 - 100 %
Teho0,5-3,5 kW, MLP 3
1,0-6,6 kW, MLP 6
1,5-9,0 kW, MLP 9
Kylmäaine R410A1,1 kg, MLP 3
1,4 kg, MLP 6/9
Compact PC
OhjausjärjestelmäCTS 700 + TOUCH
Mitat (K x L x S)2065 x 900 x 610 mm
Paino202 kg
Ilmavirta, max325 m³/h (90 l/s)
Suodatinluokka (poisto/tulo)G4 / F7
Ilmanvaihdon ulkoinen vuoto ¹< 1,4 %
Ilmanvaihdon sisäinen vuoto ²< 1,1 %
TiiviysluokkaIP31
Kanavalähtöø 160 mm
Varaaja180 l, tuplaemalointi, suoja-anodi
Käyttöveden lämmitys1,5 kW
Putkiyhteet3/4"
Sisääntulojännite230 V, 10 A, 50 Hz
Käynnistysvirta9 A
¹ 250 Pa, 265 m³/h EN 308 / EN 13141-7
² 100 Pa, 265 m³/h EN 308 / EN 13141-7

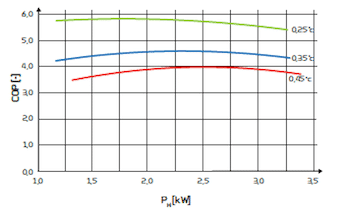

COP, MLP3

COP esitetään standardin EN14511 mukaisesti 100 %:n teholla (3 kW) 0/35° keruu-/menovesiarvoilla, 0,19 l/s ja 0,14 l/s virtaamilla.

Käyrissä 0/25°, 0/35° ja 0/45° virtaamat on säilytetty 0/35° 100%:n tasolla ja menoveden lämpötila ja keruupiirin lämpötila on määritelty standardin EN14825 mukaisesti.

Tuottoteho PH muuttuu kompressorin pyörintänopeuden mukaan.

MLP 3 - COP

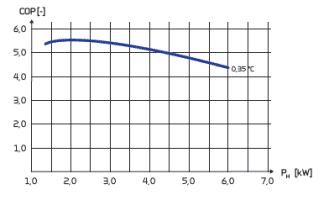

COP, MLP6

COP esitetään standardin EN14511 mukaisesti 100 %:n teholla (6 kW) 0/35° keruu-/menovesiarvoilla, 0,39 l/s ja 0,29 l/s virtaamilla. Tuottoteho PH muuttuu kompressorin pyörintänopeuden mukaan.

MLP 6 - COP

energiamerkki compact pc mlp3

MalliMLP 3
Ilmasta veteen lämpöpumppuEi
Vedestä veteen lämpöpumppuEi
Lämmönkeruuliuoksesta veteen lämpöpumppuKyllä
Low-temperature lämpöpumppuKyllä
Varustettu lisävastuksellaKyllä
Lämpöpumppu yhdistelmälämmitinEi
Lämpötilan ohjausjärjestelmä
MalliCTS 700
Luokitus2
Vaikutus kausiluonteiseen lämmityksen energiatehokkuuteen2 %
ItemSymbolValueUnit ItemSymbolValueUnit

Rated heat output (*)Prated3,44kW Seasonal space heating

energy efficiency
ŋs208%
*Declared capacity for heating for part load at indoor temperature 20 °C and outdoor temperature of Tj Declared coefficient of performance or primary energy ratio for part load at indoor temperature 20 °C and outdoor temperature Tj
Tj = -7 °CPdh3,04kW Tj = -7 °CCOPd4,66
Tj = +2 °CPdh1,88kW Tj = +2 °CCOPd5,29
Tj = +7 °CPdh1,26kW Tj = +7 °CCOPd5,63
Tj = +12 °CPdh1,02kW Tj = +12 °CCOPd5,82
Tj = bivalent temperaturePdh3,03kW Tj = bivalent temperatureCOPd4,61

Tj = operation limit temperaturePdh0  Tj = operation limit temperatureCOPd0
For air-water-heating pumps Tj = -15 °C (if TOL < -20 °C)Pdh   For air-water-heating pumps Tj = -15 °C (if TOL < -20 °C)COPd
Bivalent temperatureTbiv-7  For air-to-water heat pumps:

Operation limit temperature
TOL °C
Cyclling interval capacity for heatingPcych   Cycling interval efficiency
Degradation co-efficientCdh0,97  Heating water operating limit

temperature
WTOL52°C
Power consumption in modes other than active mode Supplementary heater
Off modePOFF0,003  Rated heat outputPsup2kW
Thermostat off-modePTO0,010
Standby modePSB0,010  Type of energy inputElectrical
Crankcase heater modePCK0,000
Other items
Capacity controlVariable compressor

Variable indoor temperature adjustment
 For air-to-water heat pumps:

Rated air flow rate, outdoors
  m3/h
 Fixed indoor water flow

Fixed outdoor water flow
 For water-/ brine-water heat pumps: Rated brine or water flow rate, outdoor heat exchanger 0,518m3/h
Sound power level, indoorsLWA47dB
Emissions of nitrogen oxidesQHE931kWh

compact pc mlp 6 energialuokka maalämpöpumppu

MalliMLP 6
Ilmasta veteen lämpöpumppuEi
Vedestä veteen lämpöpumppuEi
Lämmönkeruuliuoksesta veteen lämpöpumppuKyllä
Low-temperature lämpöpumppuKyllä
Varustettu lisävastuksellaKyllä
Lämpöpumppu yhdistelmälämmitinEi
Lämpötilasäätö
MalliCTS 700
Luokitus2
Vaikutus kausiluonteiseen lämmityksen energiatehokkuuteen2 %
ItemSymbolValueUnit ItemSymbolValueUnit

Rated heat output (*)Prated6,01kW Seasonal space heating

energy efficiency
ŋs208%
* Declared capacity for heating for part load at indoor temperature 20 °C and outdoor temperature of Tj Declared coefficient of performance or primary energy ratio for part load at indoor temperature 20 °C and outdoor temperature Tj
Tj = -7 °CPdh5,29kW Tj = -7 °CCOPd4,48
Tj = +2 °CPdh3,32kW Tj = +2 °CCOPd5,22
Tj = +7 °CPdh2,09kW Tj = +7 °CCOPd5,69
Tj = +12 °CPdh1,30kW Tj = +12 °CCOPd5,30
Tj = bivalent temperaturePdh6,01kW Tj = bivalent temperatureCOPd4,27

Tj = operation limit temperaturePdh0  Tj = operation limit temperatureCOPd0
For air-water-heating pumps Tj = -15 °C (if TOL < -20 °C)Pdh   For air-water-heating pumps Tj = -15 °C (if TOL < -20 °C)COPd
Bivalent temperatureTbiv-10  For air-to-water heat pumps: Operation limit temperature  °C
Cyclling interval capacity for heatingPcych   Cycling interval efficiency
Degradation co-efficientCdh0,99-1  Heating water operating limit temperatureWTOL °C
Power consumption in modes other than active mode Supplementary heater
Off modePOFF0,002  Rated heat outputPsup0kW
Thermostat off-modePTO0,024
Standby modePSB0,002  Type of energy inputElectrical
Crankcase heater modePCK0,000
Other items
Capacity controlVariable compressor

Variable indoor temperature adjustment
 For air-to-water heat pumps:

Rated air flow rate, outdoors
  m3/h
 Fixed indoor water flow

Fixed outdoor water flow
 For water-/ brine-water heat pumps: Rated brine or water flow rate, outdoor heat exchanger 1,041m3/h
Sound power level, indoorsLWA51dB
Emissions of nitrogen oxidesQHE2386kWh

compact pc mlp 9 energialuokka maalämpöpumppu

MalliMLP 9
Ilmasta veteen lämpöpumppuEi
Vedestä veteen lämpöpumppuEi
Lämmönkeruuliuoksesta veteen lämpöpumppuKyllä
Low-temperature lämpöpumppuKyllä
Varustettu lisävastuksellaKyllä
Lämpöpumppu yhdistelmälämmitinEi
Lämpötilasäätö
MalliCTS 700
Luokitus2
Vaikutus kausiluonteiseen lämmityksen energiatehokkuuteen2 %
ItemSymbolValueUnit ItemSymbolValueUnit

Rated heat output (*)Prated9,05kW Seasonal space heating

energy efficiency
ŋs232%
* Declared capacity for heating for part load at indoor temperature 20 °C and outdoor temperature of Tj Declared coefficient of performance or primary energy ratio for part load at indoor temperature 20 °C and outdoor temperature Tj
Tj = -7 °CPdh8,01kW Tj = -7 °CCOPd4,42
Tj = +2 °CPdh4,87kW Tj = +2 °CCOPd5,33
Tj = +7 °CPdh3,13kW Tj = +7 °CCOPd5,96
Tj = +12 °CPdh1,39kW Tj = +12 °CCOPd5,96
Tj = bivalent temperaturePdh9,,05kW Tj = bivalent temperatureCOPd4,16

Tj = operation limit temperaturePdh0  Tj = operation limit temperatureCOPd
For air-water-heating pumps Tj = -15 °C (if TOL < -20 °C)Pdh   For air-water-heating pumps Tj = -15 °C (if TOL < -20 °C)COPd
Bivalent temperatureTbiv-10  For air-to-water heat pumps: Operation limit temperature  °C
Cyclling interval capacity for heatingPcych   Cycling interval efficiency
Degradation co-efficientCdh0,94-0,99  Heating water operating limit temperatureWTOL °C
Power consumption in modes other than active mode Supplementary heater
Off modePOFF0,010  Rated heat outputPsupkW
Thermostat off-modePTO0,015
Standby modePSB0,010  Type of energy inputElectrical
Crankcase heater modePCK0,010
Other items
Capacity controlVariable compressor

Variable indoor temperature adjustment
 For air-to-water heat pumps:

Rated air flow rate, outdoors
  m3/h
 Fixed indoor water flow

Fixed outdoor water flow
 For water-/ brine-water heat pumps: Rated brine or water flow rate, outdoor heat exchanger 1,53m3/h
Sound power level, indoorsLWAdB
Emissions of nitrogen oxidesQHEkWh
LVI-numeroMalli
7939019Compact PC Sol
7939100Compact PC Sol XL
7939101Compact PC Sol EK
7939102Compact PC Sol EK XL
7939103Compact PC Sol MLP3
7939104Compact PC Sol MLP3 XL
7939105Compact PC Sol MLP6
7939106Compact PC Sol MLP6 XL
Compact PC Sol MLP9
Compact PC Sol MLP9 XL
7939107Compact PC Sol AIR9
7939108Compact PC Sol AIR9 XL
Puhallusteho: 325 m³/h (90 l/s)
Sol = sisäänrakennettu aurinkokierukka
XL = tehokkaammat puhaltimet, 415 m³/h (115 l/s)

Compact PC -sarja:

Ale!

Compact PC AIR 9

Ilmavesilämpöpumppu kohteisiin, joissa ei voida hyödyntää maalämpöä.

  • Ilmavesilämpöpumppu
  • SCOP 5,11
  • A+++
Ale!

Compact PC EK9

Sähkövastus lattialämmitykseen. Kohteisiin, joihin ei tarvita maalämpö- tai ilmavesilämpöpumppua.

  • Sähkövastus, 9 kW
  • Tukilämmitys LTO:n rinnalle
  • Päivitysmahdollisuus MLP/AIR9
Ale!

Compact PC

Sarjan perusmalli. Soveltuu matalaenergia- ja passiivitalokohteisiin, tai kohteisiin, joissa on erillinen lämmitys.
