Compact P2 – entistä energiatehokkaampi kodin pikkujättiläinen

Nilan Compact P2 laite CTS602 ohjausjärjestelmällä, jota voit hallita puhelimellasi

Compact P2 on monipuolinen lämpöpumppujärjestelmä, joka ratkaisee kaikki talotekniikan tarpeesi yhdessä kompaktissa paketissa – ja nyt entistä tehokkaammalla käyttöveden lämmityksellä.

Huippukohdat:

  • Kaksinkertainen lämmöntalteenotto
  • Ilmanvaihto tehokkaalla suodatuksella
  • Tuloilman lämmitys tai viilennys
  • 180 litran ruostumaton lämminvesivaraaja
  • Toimii loistavasti ilmalämpöpumpun kanssa

Soveltuu erityisesti:

  • Paras poistoilmalämpöpumppu asuntoon jossa 80-160 neliömetriä ja suorasähkölämmitys

Compact P2 Polar Sol | LVI-numero: 7939036

Poistoilmalämpöpumppu, vastavirtalämmönvaihdin, RST-lämminvesivaraaja, ilmanvaihto, tuloilman viilennys, tuloilman lämmitys, Polar-jäätymisenesto, Sol-aurinkokierukka, Gateway-etäohjaus.

Energialuokka A veden lämmityksessä
Energialuokka: A
käyttöveden lämmitys

Käyttöveden lämmityksen energiatehokkuus 108 %.

Compact P2. Ecodesign-direktiivin mukaisesti, keskimääräinen ilmasto, varaajan kuluttajaprofiili L.

Oranssi ympyrä, jossa lukee 2 x lämmöntalteenotto
Kaksinkertainen LTO
Maksimaalinen hyöty

Tehokas poistoilmalämpöpumppu sekä vastavirtalämmönvaihdin tuottavat lämmintä käyttövettä poistoilman energialla ja tukevat asunnon lämmitystä ilmanvaihdon kautta.

Vihreä ikoni puhelimesta, josta lähtee signaaleja
Etäohjaus vakiona
Nilan Gateway

Compact P2 toimitetaan varustettuna Nilan Gateway -etäohjauksella.

Sininen ympyrä tekstillä Jäätymisen esto
Pohjoisen olosuhteisiin
Polar-jäätymisenesto

Nilanin ainutlaatuinen POLAR-jäätymisenesto mahdollistaa lämmöntalteenoton keskeytyksettömän toiminnan vuoden ympäri.

Tuotekuvaus

Compact P2 poistaa kostean ja tunkkaisen ilman asunnosta, ja tuo tilalle raikasta ja puhdasta ilmaa. Poistoilmasta sekä lämpöpumpulla että vastavirtalämmönvaihtimella talteenotettu lämpöenergia käytetään tuloilman sekä käyttöveden lämmitykseen. Viilennysominaisuus tuottaa kesällä noin 10 astetta ulkoilmaa viileämpää tuloilmaa.

Tilan suosituskoko on suuntaa-antava, sopivuus varmistuu suunnitellun ilmamäärän mukaan.

Kosteudenhallinta varmistaa täydellisen sisäilmanlaadun

Sisäänrakennettu kosteusanturi varmistaa sen että ilmankosteus on aina tasapainossa ja säilyttää sisäilman mukavuuden tasaisena ympäri vuoden. Samalla se suojaa kotia homeelta, homehtumiselta ja laholta sekä asukkaita allergisilta reaktioilta.

Etäohjaus vakiona

Compact P2 toimitetaan varustettuna Nilan Gateway -etäohjauksella.

3 vuoden takuu

Compact P2
Vakio-ominaisuudetPoistoilmalämpöpumppu
Vastavirta-LTO
Tuloilman lämmitys
Tuloilman viilennys
Sisäiset ilmansuodattimet
RST-varaaja 180 l
Polar-jäätymisenesto
Sol-aurinkokierukka
CTS 602 -ohjaus
HMI-kosketusnäyttö
Suodatinvahti
Kosteusanturi
LisäominaisuudetHiilidioksidianturi
Sähköinen esilämmitin
Sähköinen jälkilämmitin
Laajennuskortti
Kennosuodattimet
EM-Box
Varolaiteryhmä, lämminvesivaraaja
Sekoitusventtiili, lämminvesivaraaja
HMI-paneelin jatkokaapeli
Siirtovaunu
Tilan Suosituskoko80 - 190 m²
Takuu3 vuotta

Compact P2 on varustettu CTS 602 -ohjauksella  ja HMI-kosketusnäyttöpaneelilla, G4-suodattimilla, vastavirta-LTO-kennolla, 180 litran lisävastuksella varustetulla lämminvesivaraajalla,100 % bypass-ohituksella sekä Nilan Gateway -etäohjauksella. Laitteessa on lisäksi Polar-jäätymisenesto, Sol-aurinkokierukka, kosteusanturi sekä suodatinvaihtohälytys.

CTS 602 -ohjausjärjestelmä sisältää RS485-liitännän, jonka kautta voidaan suorittaa tiedonsiirto Modbus (RTU) -protokollaa hyödyntäen. Tämä mahdollistaa esimerkiksi kolmannen osapuolen etäohjauksen* sekä kytkennän markkinoilla oleviin taloautomaatiojärjestelmiin (Ensto, KNX, yms).

*Nilan Gateway -etäohjaus on vakiona Compact P2 -mallissa
Compact P2
OhjausjärjestelmäCTS 602 HMI
Mitat (K x L x S)2065 x 900 x 610 mm
Paino205 kg
Ilmavirta, min-max50 - 425 m³/h (14 - 115 l/s)
Suodatinluokka ISO Coarse >65 % (G4)
Ilmanvaihdon ulkoinen vuoto ¹< 1,82 %
Ilmanvaihdon sisäinen vuoto ²< 2,04 %
TiiviysluokkaIP31
Kanavalähtöø 160 mm
VaraajaRST-varaaja 180 l
Käyttöveden lisävastus1,5 kW
Putkiyhteet3/4"
Sisääntulojännite230 V, 50/60 Hz
Maks. Ottoteho2,2 kW / 9,6 A (Ilman esilämmitysvastusta, lisävaruste)
3,4 kW / 14,8 A (Polar)
¹ ± 250 Pa, EN 265 / EN 13141-7
² ± 100 Pa, EN 265 / EN 13141-7

ILMANVAIHTO

Vakioyksikön maksimituotto paineen (Pa) Pt,ext ja tilavuuden qv funktiona.
SEL-arvot standardin EN 13414-7 mukaisesti (vakioyksikkö, G4-suodattimet, ilman lisälämmitysyksikköä)
SEL-arvot sisältävät yksikön kokonaiskulutuksen, ohjaus mukaan lukien.
Muuntokerroin: J/m3 : 3600 = W/m3/h
SFP = SEL / 1000
Huom! SEL-arvojen mittauksessa ja ilmoittamisessa huomioidaan molemmat puhaltimet.

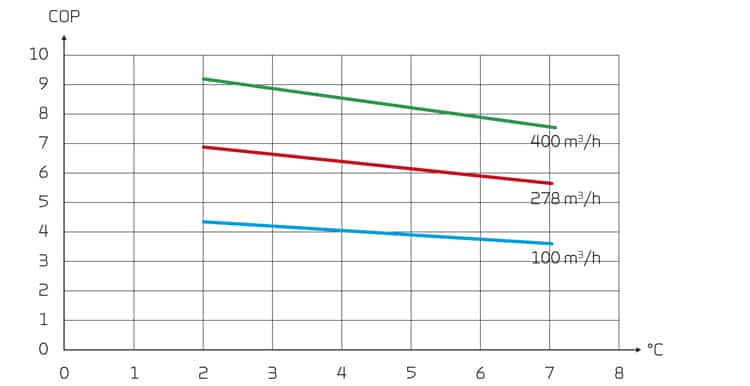

COP, ILMA-ILMA

Lämpökerroin COP [-] tuloilmaan ulkoilman t20 [°C] ja ilmavirran qv [m3/h] funktiona. EN 14511 mukaan huonelämpötilalla T11=20°C.

COP laskettu EN14511 mukaisesti: kaksinkertaisella LTO:lla (lämpöpumppu ja vastavirtalämmönvaihdin), lämpöpumpulla sekä vastavirtalämmönvaihtimella.

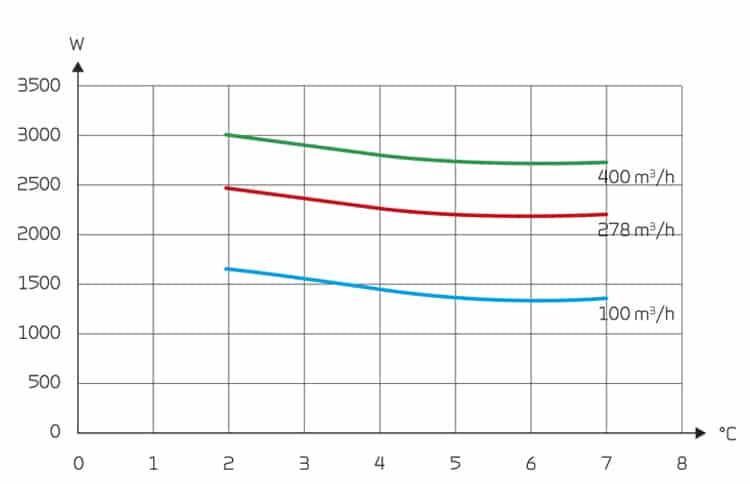

LÄMMÖNTUOTTO TULOILMAAN

Lämmöntuotto Qc [W], qv [m3/h] ja ulkoilman lämpötilan [°C] funktiona.

Standardin EN 14511 mukaisesti, poistoilma = 20 °C

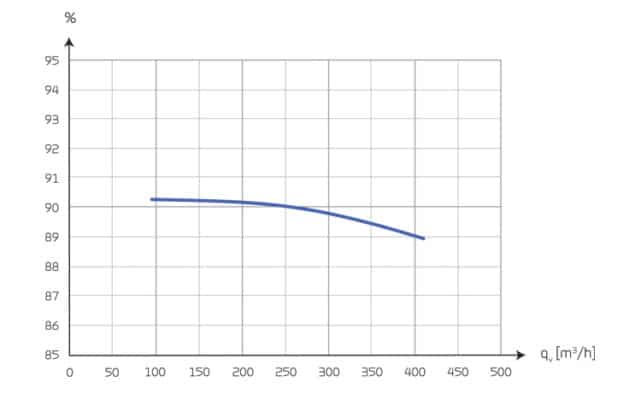

LÄMPÖTILAHYÖTYSUHDE

Lämpötilahyötysuhde ilmavirran qv [m3/h] funktiona laitteelle jossa vastavirtalämmönvaihdin. Lämmöntalteenoton tehokkuus EN13141-7 (2 °C / 20 °C) mukaan. H

uom! Hyötysuhde ilmaistu vain lämmönvaihtimelle (ilman lämpöpumppua)

compact p2 energialuokka ilmanvaihtonilan compact p2 energialuokka lämmin käyttövesi

Varaajan kuormitusprofiiliL (Large)
Varaajan energialuokkaA
Varaajan energiatehokkuus - keskimääräinen ilmasto108 %
Varaajan vuosittainen sähkönkulutus - keskimääräinen ilmasto949 kWh/vuosi
Termostaatin lämpötilasäädöt10 - 65 °C
Äänentaso LWA54 dB(A)
Varaajan energiatehokkuus - kylmä ilmasto108 %
Varaajan energiatehokkuus - lämmin ilmasto108 %
Varaajan vuosittainen sähkönkulutus - kylmä ilmasto949 kWh/vuosi
Varaajan vuosittainen sähkönkulutus - lämmin ilmasto949 kWh/vuosi

Lataa ecodesign-datasheet (EN)

LVI-numeroMalli
7939100Compact PC Sol XL
7939102Compact PC Sol EK XL
7939104Compact PC Sol MLP3 XL
7939106Compact PC Sol MLP6 XL
7939125Compact PC Sol MLP9 XL
7939108Compact PC Sol AIR9 XL
7939126Compact S
7939036Compact P2 Polar Sol
7939040Compact P2 Polar Sol EK9
7939037Compact P2 Polar Sol AIR9
7939038Compact P2 Polar Sol Geo 6
7939039Compact P2 Polar Sol Geo 9
Sol = sisäänrakennettu aurinkokierukka
XL = tehokkaammat puhaltimet, 415 m³/h (115 l/s)
