Comfort 1200 – keskitetty ilmanvaihtokone asuintaloon, kouluun, toimistoon ja muihin työtiloihin

Comfort 1200 kiinteistöjen ilmanvaihtokone lämmöntalteenotolla

Comfort 1200 -ilmanvaihtokoneessa on kaksi vastavirtalämmönvaihdinta, joiden avulla saavutetaan huomattavat säästöt tilojen lämmityskustannuksiin. Lämmönvaihtimet on valmistettu erinomaisesti korroosiota kestävästä merialumiinista.

Huippukohdat:

  • Tuo säästöjä lämmityskuluihin
  • CTS 602i -automatiikka kosketusnäytöllä ja etäohjausliitännät
  • Rakennettu kestämään

Soveltuu erityisesti:

  • Keskitettyyn ilmanvaihtoon, 400 – 1400 m3/h
  • Kouluun, toimistoon, halliin ja muihin suurempiin tiloihin

Nilan Comfort 1200 | LVI-numero:

Vastavirtalämmönvaihtimet, ilmanvaihto, tuloilman lämmitys, sisäiset suodattimet, CTS 602i -automatiikka ja HMI-kosketusnäyttö.

Ota yhteyttä

Tuotekuvaus

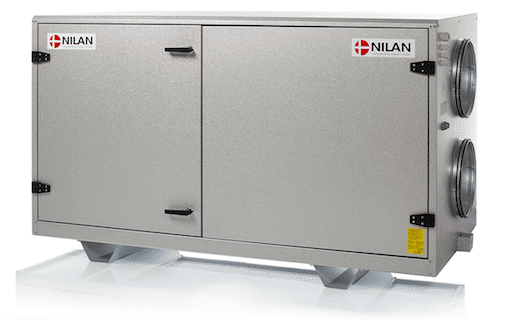

Comfort 1200 on energiatehokas ilmanvaihtokone passiivisella lämmöntalteenotolla.

Laite soveltuu suuriin tiloihin, joiden ilmanvaihtotarve on 400 – 1400 m³/h.

Laitteessa on kattavat lisävarustevaihtoehdot.

Jokainen komponentti on huolellisesti valittu ja niiden laatu on varmistettu erikseen. Laitetta testataan läpi tuotantovaiheen, sekä lopullisesti ennen toimitusta.

Omat laatuvaatimuksemme eivät ainoastaan ylitä markkinoiden vaatimuksia, vaan vievät ne useita askeleita pidemmälle.

Comfort 1200

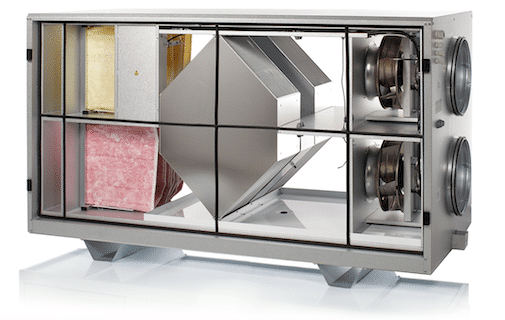

Vakio-ominaisuudetVastavirtalämmönvaihdin (2 kpl)
Ilmanvaihto (EC-puhaltimet)
Tuloilman lämmitys
Bypass-viilennys
Sisäiset ilmansuodattimet
Suodatinvahti
Älykäs kosteudenhallinta
Kosteusanturi
CTS 602i -ohjaus
HMI-kosketusnäyttö
LisävarusteetUlkoinen vesi- tai sähköjälkilämmitin
Sisäinen vesijälkilämmitin
Sähköinen esilämmitin (jäätymisenesto)
Paineohjaus
Lisäkatto
Laajennuskortti
Asennustarvikkeet
Lämmityskaapeli kondenssipoistolle

CTS 602i -automatiikka

Comfort 1200 -koneen ohjauksesta huolehtii CTS 602i-automatiikka, jota ohjataan HMI -kosketusnäytöltä. Käytössä on useita toimintoja mm. viikko-ohjelma, valikkoon jaoteltu toiminta, suodatinvahdin asetukset, puhallinnopeudet jne.

CTS 602i toimitetaan tehdasasetuksin, sisältäen vakioasetukset joita on mahdollista muuttaa vastaamaan kutakin toimintatilannetta ja paikkaa.

CTS 602i -automatiikka mahdollistaa viilennyksen talteenoton.

Ulkoinen ohjaus

CTS 602i -ohjain kommunikoi modbus RTU RS485 -menetelmällä. Taloautomaatiojärjestelmä, joka käyttää samaa menetelmää, on helppo kytkeä laitteeseen.

Laitteessa on avoin modbus, eli laitetta on mahdollista myös ohjata, ei vain tarkastella sen tilaa.

Protokolla on asetettu modbus RTU30 -osoitteeseen tehtaalla, mutta voit muuttaa sitä välillä 1 ja 247.

Modbus-muunnin mahdollistaa yhden tai useamman laitteen liittämisen tietokoneeseen.

Comfort 1200 toimitetaan sisäänrakennetulla kestävällä jalustalla.

Kattavat lisävarustevaihtoehdot

Comfort 1200 toimitetaan tehdastestattuna sekä käyttövalmiina. Asennus ja käyttöönotto tulee suorittaa tarvittavat luvat omaavalla ammattilaisella.

Comfort 1200
OhjausjärjestelmäCTS 602i
HMI-kosketusnäyttö
Mitat (L x S x K)1815 × 825 × 970 mm
Paino230 kg
Ilmavirta, min400 m³/h (111 l/s)
Ilmavirta, max1400 m³/h (390 l/s)
LTO2 kpl vastavirtakenno, alumiini
PuhaltimetEC-moottori (IE3-luokitus)
SuodattimetISO ePM10 >60 % (M5) -pussisuodatin poistoilmassa
ISO ePM1 50 % (F7) -pussisuodatin tuloilmassa
KanavaliitännätØ 315 mm
KondenssipoistoPVC, Ø 20 × 1,5 mm
Syöttöjännite230 V (±10 %), 50/60 Hz
Maks. ottoteho500 W / 13 A
Valmiusvirta4 W
KoteloAluzinc-pinnoitettu teräslevy
Ulkoiset vuodot, alipaine *1< 1,45 %
Ulkoiset vuodot, ylipaine *2< 2,14 %
Sisäinen vuoto *3< 2,90 %
TiiveysluokkaIP31
Asennustilan lämpörajat-20...+40 °C
*1 ± 250 Pa:lla ja 1200 m3/h EN 308/EN 13141-7 mukaan
*2 ± 100 Pa:lla ja 1200 m3/h EN 308/EN 13141-7 mukaan
*3 ± 100 Pa:lla ja 1200 m3/h EN 308/EN 13141-7 mukaan

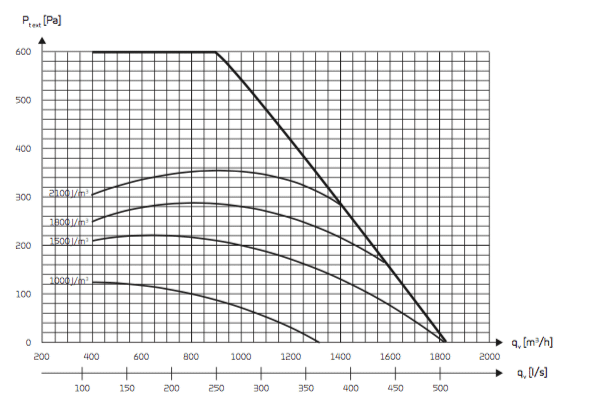

Ilmanvaihto

Vakioyksikön maksimituotto paineen (Pa) Pt,ext ja tilavuuden qv funktiona.
SFP-arvot standardin EN13414-7 mukaisesti (vakioyksikkö, ISO ePM10 >60% (M5) -suodatin poistoilmassa, ISO ePM1 50% (F7) -suodatin tuloilmassa ja ilman jälkilämmitystä tai esilämmitystä).
SFP-arvot sisältävät yksikön kokonaiskulutuksen, ohjaus mukaan lukien.
Muuntokerroin: J/m3 : 3600 = W/m3/h
SFP = SEL / 1000
Huom! SFP-arvojen mittauksessa ja ilmoittamisessa huomioidaan molemmat puhaltimet.

nilan comfort 1200 iv-kone ilmavirrat

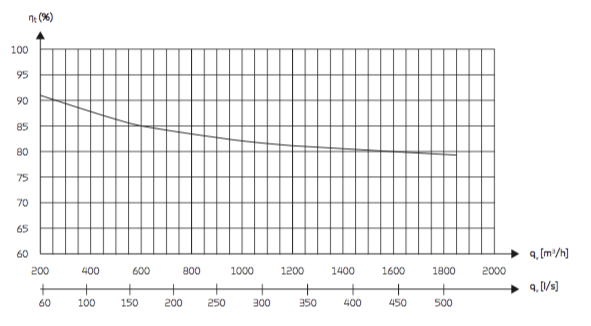

LTO, lämpötilahyötysuhde

Vastavirtalämmönsiirtimellä varustetun yksikön lämpötilahyötysuhde direktiivin EN 308 (kuiva) mukaisesti.

Lämpötilahyötysuhde EN 308:
ɳt = (ttuloilma-traitisilma)/(tpoistoilma-traitisilma)

nilan comfort 1200 lämpötilahyötysuhdetaulukko

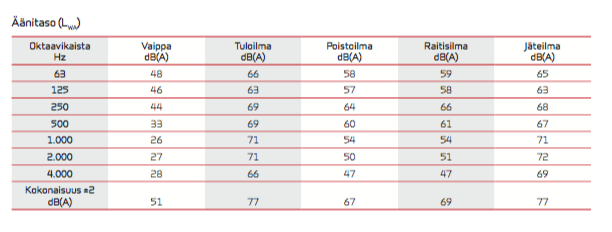

Äänitehotasot

Äänidatat qV = 1200 m3/h ja Pt, ext = 250 Pa, standardien EN 9614-2 mukaisesti pinnoille ja EN 5136 mukaisesti kanaville.
Äänitehotaso LWA laskee ilmavirran sekä paineen mukaisesti.
Äänitehotaso LpA ilmoitetulla etäisyydellä on riippuvainen asennustilan akustiikasta.

äänitehotasot nilan comfort 1200 iv-kone

Comfort 1200 -tekninen esite (pdf)
