Compact PC EKO XL – Mukava koti – kesällä viileä, talvella lämmin
- Kaikki yhdessä – lämmitys, käyttövesi, ilmanvaihto ja viilennys
- Huipputehokas energian talteenotto – poistoilmalämpöpumppu + vastavirta-LTO
- Parempi asumismukavuus ympäri vuoden – tasainen lämpö ja raikas sisäilma
- Täysiverinen vaihtoehto NIBElle – enemmän toimintoja
- Näiden uusimiseen: Nilan VP18CEK, Nibe 410P, Nibe F470, Nibe 750+ sam, 735+sam, Ilpo Comfort+T10
Compact PC EKO XL hoitaa lämmitysverkon veden, käyttöveden ja tuloilman lämmityksen sekä ilmanvaihdon energiatehokkaasti poistoilmalämpöpumpun ja vastavirtalämmönsiirtimen yhdistelmällä.
Huippukohdat:
- Kaksinkertainen lämmöntalteenotto huolehtii asunnon lämmityksestä ympäri vuoden
- EK9 tulee avuksi vasta, kun lämpöä tarvitaan enemmän
- Laiteessa on viilennys kanaviston kautta jokaiseen huoneeseen
- Energian talteenotto toimii myös viilennyksen aikana
- 180 litran ruostumaton lämminvesivaraaja
Soveltuu erityisesti:
- Kohteisiin, johon myöhemmin haluat laittaa joko maalämmön -tai ilmavesilämpöpumpun
Compact PC EKO XL | LVI-numero: 7939102
Poistoilmalämpöpumppu, vastavirtalämmönsiirrin, lämminvesivaraaja, vesikiertoinen lattialämmitys, vesikiertoinen patterilämmitys, ilmanvaihto, XL-puhaltimet, tuloilman viilennys, tuloilman lämmitys, Polar-jäätymisenesto
180 litran varaaja
Nilanin teknologiaa
Nilan on itse suunnitellut ja toteuttanut käyttämänsä varaajasäiliöt ja niiden eristykset. Näin Nilan pystyy varmistamaan että jokainen yksityiskohta parantaa energiatehokkuutta.
Kaksinkertainen LTO
Ota kaikki lämmöt talteen
Tehokas poistoilmalämpöpumppu sekä vastavirtalämmönvaihdin tuottavat lämmintä käyttövettä poistoilman energialla ja tukevat asunnon lämmitystä ilmanvaihdon kautta.
Varaudu tulevaan
päivitysmahdollisuus
Modulaarisen rakenteensa ansiosta Compact PC:n EK9-lämmitysyksikkö on mahdollista vaihtaa jälkikäteen MLP-maalämpöpumppuun tai AIR 9 -ilmavesilämpöpumppuun.
Kätevä kosketusnäyttö
HMI-ohjauspaneeli
Kaikissa Compact PC -sarjan laitteissa on CTS 602 -ohjausjärjestelmä, jota ohjataan sinulle sopivaan paikkaan sijoitettavalla kosketusnäytöllisellä HMI-ohjauspaneelilla.
Tehokkaampaa ilmanvaihtoa suurempiin koteihin
Kaikki Compact PC -laitteet vakiona tehokkaammalla ilmanvaihdolla. Tehokkaampien XL-puhaltimien puhallusteho on jopa 120 l/s.
Tuotekuvaus
Compact PC EKO XL kytketään asunnon vesikiertoiseen lämmönjakojärjestelmään (esim. lattialämmitys, lämpöpatterit).
Lämmitysverkon vettä lämmitetään lämpöpumpulla, samoin kuin käyttövettä ja tuloilmaa.
Energiaa otetaan talteen myös viilennyksen aikana kosteiden tilojen lattialämmitykseen.
Tuote ei sisällä lämmönjakojärjestelmää.
Compact PC poistaa kostean ja tunkkaisen ilman asunnosta, ja tuo tilalle raikasta ja puhdasta ilmaa. Poistoilmasta sekä lämpöpumpulla että vastavirtalämmönvaihtimella talteenotettu lämpöenergia käytetään tuloilman sekä käyttöveden lämmitykseen. Viilennysominaisuus tuottaa kesällä noin 6 – 8 astetta ulkoilmaa viileämpää tuloilmaa.
Tilan suosituskoko on suuntaa-antava, sopivuus varmistuu suunnitellun ilmamäärän mukaan.
Kosteudenhallinta varmistaa täydellisen sisäilmanlaadun
Sisäänrakennettu kosteusanturi varmistaa sen että ilmankosteus on aina tasapainossa ja säilyttää sisäilman mukavuuden tasaisena ympäri vuoden. Samalla se suojaa kotia homeelta, homehtumiselta ja laholta sekä asukkaita allergisilta reaktioilta.
Passiivitalosertifioitu ratkaisu
Compact PC on yksi kolmesta lämpöratkaisusta maailmassa, joka on saanut kansainvälisesti arvostetun passiivitalosertifikaatin. Sertifiikaatin on myöntänyt saksalainen Passivhaus Institut – sama organisaatio, joka on luonut passiivitalokonseptin. Sertifikaatti takaa, että Compact PC -järjestelmä täyttää passiivitalojen tiukat kriteerit energiatehokkuusvaatimuksissa.
Ei sisällä lämmonjakojärjestelmää eikä kanavistoa. Tuote käy joko vesikiertoiseen lattia- tai patteri järjestelmään.
3 vuoden takuu
| Compact PC EK9 (Sol XL) | |
|---|---|
| Vakio-ominaisuudet | Sähkövastus lattialämmitykseen (vesi) Poistoilmalämpöpumppu Vastavirta-LTO Ilmanvaihto (EC-puhaltimet) XL-puhaltimet, 115 l/s Tuloilman lämmitys Tuloilman viilennys Sisäiset ilmansuodattimet RST-varaaja 180 l Suoja-anodi Polar-jäätymisenesto Sol-aurinkokierukka CTS 602 -ohjaus HMI-ohjauspaneeli Suodatinvahti Kosteusanturi Passiivitalosertifikaatti |
| Lisäominaisuudet | Hiilidioksidianturi |
| COP (ilma-ilma) | 7,1 (EN14511) |
| COP (ilma-vesi) | 3,9 (EN255-3) |
| LTO-hyötysuhde | 95 % (EN308) |
| Tilan Suosituskoko | 80 - 190 m² |
| Takuu | 3 vuotta |

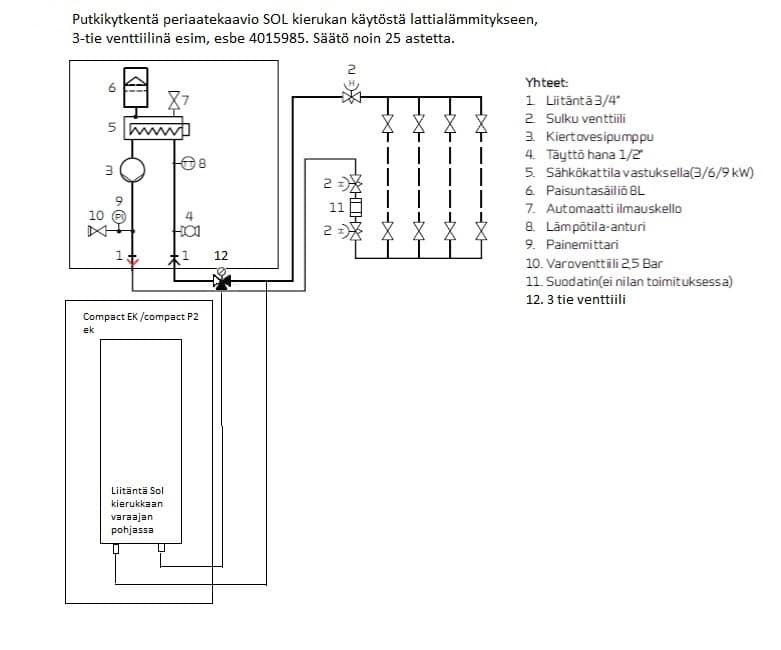

Tehosta Nilan lämpöpumppusi toimintaa ja ohjaa se käyttämään lämpöpumpun energiaa lattialämmitykseen.
Nilan compact EK laitteella varustettua lattialämmityslisällä saat hyötyä kosteiden tilojen lämmitykseen myös viilennyksen aikana. Ainoa lämpöpumppu joka voi lämmittää käyttövettä ja kosteiden tilojen lattiaa samalla kun se viilentää.
Tarvitset lisävarusteena vain termostaattiventtiilin, saatavilla Nilan toimituksena.
*kompressorin käyttö lattialämmitykseen edellyttää Sol kierukkaa varaajassa.

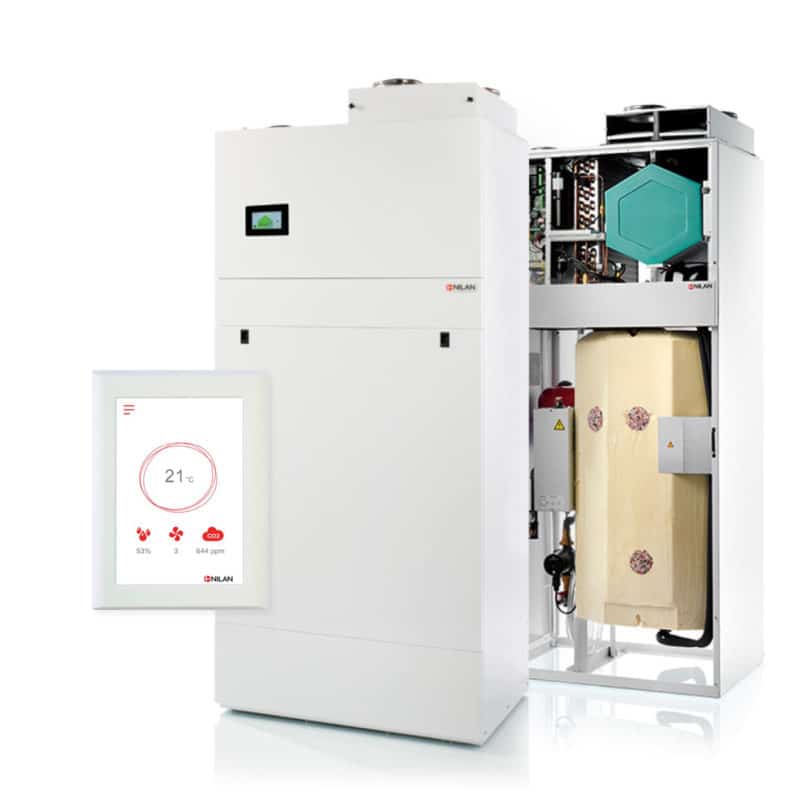

Vakiona Compact PC XL on varustettu EK9-lämpömoduulilla, CTS 602 -ohjauksella ja HMI-ohjauspaneelilla, G4-suodattimilla, vastavirta-LTO-kennolla, 180 litran, lisävastuksella varustetulla lämminvesivaraajalla, 100 % bypass-ohituksella sekä tehokkailla XL-puhaltimilla. Laitteessa on lisäksi Polar-jäätymisenesto, Sol-aurinkokierukka, kosteusanturi, suoja-anodi sekä suodatinvaihtohälytys.
CTS 602 -ohjausjärjestelmä sisältää RS485-liitännän, jonka kautta voidaan suorittaa tiedonsiirto Modbus (RTU) -protokollaa hyödyntäen. Tämä mahdollistaa esimerkiksi etäohjauksen** sekä kytkennän markkinoilla oleviin taloautomaatiojärjestelmiin (Ensto, KNX, yms).
**Nilan ei vielä tässä vaiheessa tarjoa omaa ohjelmistoa etäohjaukseen, eikä ole vastuussa kolmansien osapuolien tarjoamista vaihtoehdoista.Laite on saatavana vain XL-versiona, jossa tehokkaammat puhaltimet (415 m3/h).

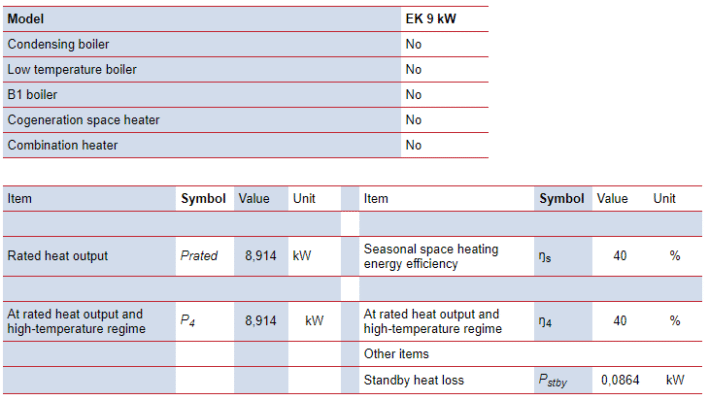

| Compact PC EK9 | |
|---|---|
| Lämmitysteho | 9 kW |
| Syöttöjännite | 3 x 400V |
| Sulakkeet | 3 x 20A |
| Paino (sähkökattila) | 21 kg |
| Valmiustilan sähkönkulutus | 2 W |
| Paisuntasäiliö | 10 l |
| Compact PC | |
|---|---|
| Ohjausjärjestelmä | CTS 602 HMI |
| Mitat (K x L x S) | 2065 x 900 x 610 mm |
| Paino | 202 kg |
| Ilmavirta, max | 415 m³/h (115 l/s) |
| Suodatinluokka (poisto/tulo) | G4 / F7 |
| Ilmanvaihdon ulkoinen vuoto ¹ | < 1,4 % |
| Ilmanvaihdon sisäinen vuoto ² | < 1,1 % |
| Tiiviysluokka | IP31 |
| Kanavalähtö | ø 160 mm |
| Varaaja | RST-varaaja 180 l |
| Käyttöveden lämmitys | 1,5 kW |
| Putkiyhteet | 3/4" |
| Sisääntulojännite | 230 V, 10 A, 50 Hz |
| Käynnistysvirta | 9 A |
| ¹ 250 Pa, 265 m³/h EN 308 / EN 13141-7 ² 100 Pa, 265 m³/h EN 308 / EN 13141-7 |
| LVI-numero | Malli |
|---|---|
| 7939100 | Compact PC Sol XL |
| 7939102 | Compact PC Sol EK XL |
| 7939104 | Compact PC Sol MLP3 XL |
| 7939106 | Compact PC Sol MLP6 XL |
| 7939125 | Compact PC Sol MLP9 XL |
| 7939108 | Compact PC Sol AIR9 XL |
| 7939126 | Compact S |
| 7939036 | Compact P2 Polar Sol |
| 7939040 | Compact P2 Polar Sol EK9 |
| 7939037 | Compact P2 Polar Sol AIR9 |
| 7939038 | Compact P2 Polar Sol Geo 6 |
| 7939039 | Compact P2 Polar Sol Geo 9 |
| Sol = sisäänrakennettu aurinkokierukka XL = tehokkaammat puhaltimet, 415 m³/h (115 l/s) |
