EKO9 – sisäänrakennettu Compact P2 laitteeseen.

EKO9 on sisäänrakennettu Compact P2 laitteeseen.

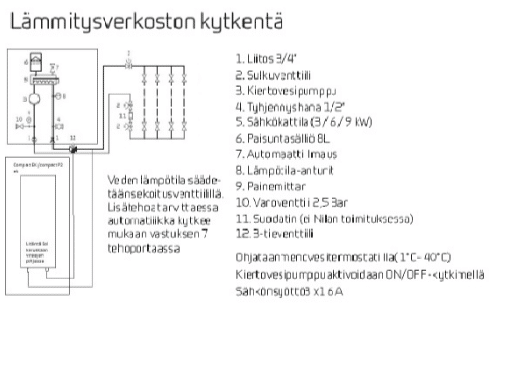

Voit liittää keskuslämmitysjärjestelmän compact EKO osaan ja lämmittää kiertovettä lämpöpumpulla sekä sähköllä.

Kaikki asennukset tapahtuvat yhdessä paikassa ja suuri etu tästä on se, että tilaa ja työaikaa säästyy.

EKO- -laitteessa on monia muitakin etuja. Et tarvitse keruupiiriä tai ulkoyksikköä, asennus on nopeaa ja halpaa.

EKO malli on erinomainen nykyisissä taloissa, joissa energiakulutus lämmitykseen on muutenkin pientä. Mitä paremmin eristetty kohde, sitä paremmin EKO malli sopii siihen.

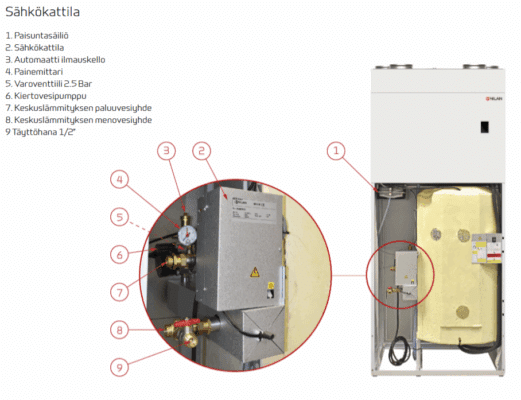

Laite toimitetaan 9 kW:n vastuksella, joka toimii 7 portaassa ulkolämpötilan mukaan ohjattuna.

Ohjausjärjestelmä: CTS602 HMI-paneeli asennettu Compact P2-laitteeseen

.

Huippukohdat:

Parhaimmat hyötysuhteet
Minimaalinen sähkönkulutus niin lämmityksessä, ilmanvaihdossa kuin käyttöveden lämmityksessä

EK9 | LVI-numero:7939040

Tarjoushinnat

EKO9 13 765 € 11 000 €

Perusyksikkö vakio-ominaisuuksilla. Hinta sisältää 25,5 % ALV.

Pyydä tarjous

Mitat (L x S x K)	900 x 610 x 2065 mm
Paino	205 kg
Ulkokuoren materiaali	Aluzinc peltilevyä, valkoinen pulverimaalaus
RAL-koodi	RAL9016
Lämmönvaihdin	Polyetyleeni vastavirtalämmönvaihdin
Puhallintyyppi	EC
Suodatinluokka	ISO Coarse >65% (G4)
Kanavayhteet	Ø 160 mm
Kondenssivesiyhde	PVC, Ø 20×1,5 mm
Kylmäaine	R134a
Kylmäainetäytös	2 kg
Vesivaraajan tilavuus	180 l
Käyttöveden lisävastus	1,5 kW

Putkiyhteet	3/4”
Syöttöjännite	230 V (±10 %), 50/60 Hz
Max. ottoteho (*1)	2,2 kW / 9,6 A
Max. ottoteho (*2)	3,4 kW / 14,8 A
Tiiveysluokka	IP31
Standby teho	3 W
Asennuspaikan lämpötila	-20 / +40 °C
Esilämmittimen teho (Polar)	1,2 kW
Sisäinen vuoto (*3)	<1,82%
Sisäinen vuoto (*4)	<2,04%

* 1 Ilman esilämmitysvastusta (lisävaruste)
* 2 Polar malli esilämmityksen kanssa.
* 3 EN 13141-7 mukaan.
* 4 EN 13141-7 mukaan.

EKO9

Mitoitus antoteho	9 kW
Syöttöjännite	3 x 3x + N
Sulakekoko	20 A
Paino	21 kg
Päivittäinen energiankulutus	2 W
Paisuntasäiliö	8 L / 10 L

Äänitiedot

Oktaavikaista (Hz)	Vaippa (dB)	Tuloilma (dB)	Poistoilma (dB)	Jäteilma (dB)	Ulkoilma / Raitisilma (dB)
63	-	46	32	43	34
125	-	54	39	52	38
250	-	63	50	61	46
500	-	59	42	58	40
1.000	-	54	34	53	34
2.000	-	54	29	49	27
4.000	-	46	18	38	12
8.000	-	36	4	25	2
Total ±2	46	66	51	64	48

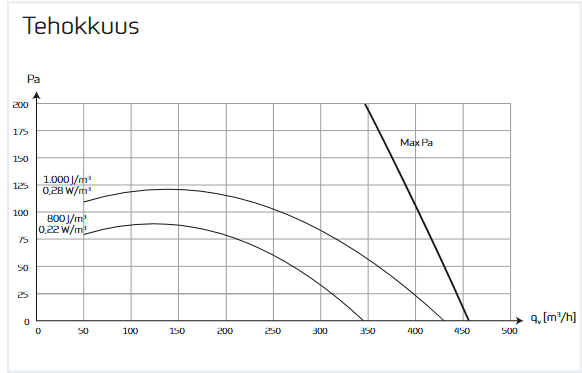

Tehokkuus

Vakiolaitteen tehokkuus qv ja Pt, ext funktiona. . EN 13141-7 mukaan vakio laitteelle varustettu ISO Coarse >65% (G4)suodattimin ilman lämmitysvastusta. SFP(SEL) arvot sisältävät laitteen koko kulutuksen mukaan lukien ohjaus.

Muuntokerroin J/m3 : 3600= W/m3/h

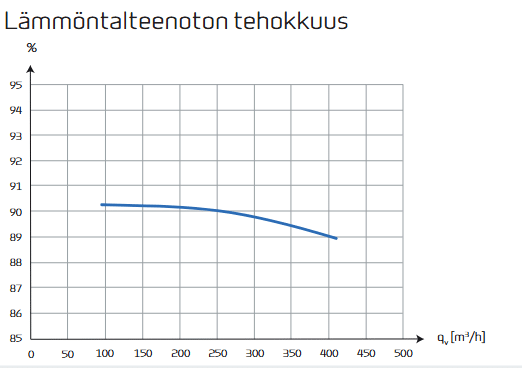

Lämmöntalteenoton tehokkuus

Lämpötilahyötysuhde ilmavirran qv [m3/h] funktiona laitteelle jossa vastavirtalämmönvaihdin. Lämmöntalteenoton tehokkuus EN13141-7 (2°C / 20°C) mukaan.

Huom! Hyötysuhde ilmaistu vain lämmönvaihtimelle(ilman lämpöpumppua).

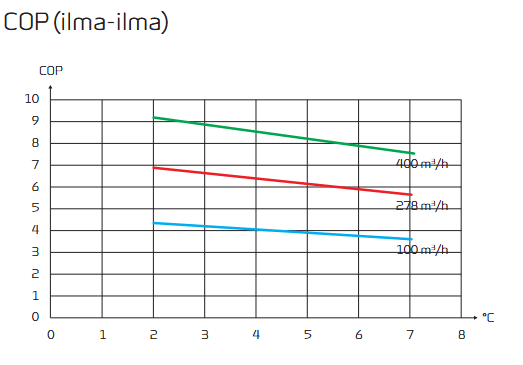

COP (ilma-ilma)

Lämpökerroin COP [-] tuloilmaan ulkoilman t20 [°C] ja ilmavirran qv [m3/h] funktiona.

EN14511 mukaan huonelämpötilalla t11 = 20°C. COP EN14511 mukaan on laskettu lämpöpumpun ja lämmönvaihtimen yhteisvaikutuksella.

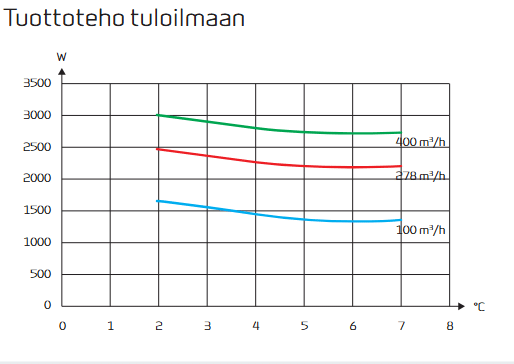

Tuottoteho tuloilmaan

Lämmitysteho Qc [W] ilmamäärän qv [m3/h] ja ulkolämpötilan t20 [°C] funktiona.

EN 14511 mukaan , t11=20°C (poistoilma). Tehokkuus lämmitykseen tuloilman kautta tuotuna Compact P2 laitteelle.

Lisävarusteet EK9

SHW lisävaraaja
Ulkoinen vaihdin(passiivinen viilennys)

Lisävarusteet Compact P2
• sähköinen esilämmitin
• Sähköinen jälkilämmitin
• EM-Box
• Laajennuskortti
• CO2 anturi
• Tärinän vaimennus kumit
• Joustava vaimennin
• Kennosuodatin ISO ePM1 50-65% (F7)
• HMI käyttöpanelin johdon jatkokaapeli
• Siirtovaunu
